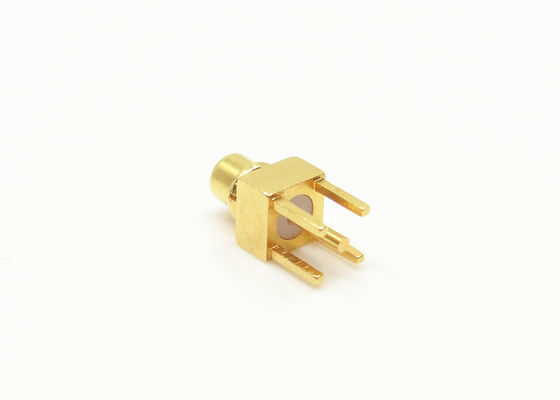

직선 PCB 회로 기판 MMCX 소형 동축 케이블 커넥터 50Ω 임피던스
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | MMCX 직렬 커넥터 | 종류: | 말레 |
|---|---|---|---|
| 도금: | 금 Plated/ 니켈은 도금처리했습니다 | 재료: | 놋쇠 |
| 임피던스: | 50Ω | 내구성: | 500이지 사이클 |
| 타입: | PCB는 증가합니다 | ||
| 강조하다: | MMCX PCB 동축 커넥터 50Ω,직선 MMCX RF 어댑터 커넥터,소형 MMCX PCB 마운트 커넥터 |
||
금도금 50옴 MMCX 직각 PCB 패널 마운트 크림프 RF 동축 커넥터
MMCX 시리즈는 MCX보다 작은 마이크로 삽입 정지 RF 동축 커넥터의 일종으로, 부피와 무게에 대한 엄격한 요구 사항이 있는 소형 통신 장치 및 네트워크 장치에 널리 사용됩니다.
MMCX 커넥터의 응용 분야는 크기, 무게, 성능 및 조립 용이성이 최종 설계 결정에 중요한 고려 사항인 분야입니다. 일반적으로 GPS, 무선 통신(WLAN 및 모바일) 및 자동차가 포함됩니다.
사양
| 전기적 특성 | |||
| 임피던스 | 50Ω | ||
| 주파수 범위 | DC~6GHz | ||
| 정격 전압 | 170VRMS | ||
| 유전체 내전압 | 500VRMS | ||
| 절연 저항 | ≥2000MΩ | ||
| 중심 도체 저항 | 중심 도체 | ≤10mΩ | |
| 외부 도체 | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| 재질 및 기계적 특성 | |||
| 중심 도체 | 수 | 황동 금도금 | |
| 암 | 베릴륨 구리 금도금 | ||
| 탄성 접점 | 베릴륨 구리 금도금 | ||
| 쉘 및 기타 금속 부품 | 황동 금도금 | ||
| 크림핑 슬리브 | 황동 니켈 도금 | ||
| 절연체 | PTFE | ||
| 씰링 링 | 실리콘 고무 | ||
| 내구성 | 500 회 | ||
| RoHS 준수 | 예 |
| 중심 접점 종단 | 크림프 |
| 외부 접점 종단 | 크림프 |
| 체결 횟수 | 500회 |
| 접점 유지력 | 최소 10N |
| 케이블 유지력 | 최소 100N |
| 체결력 | 최대 13.6N |
| 분리력 | 최대 13.6N |

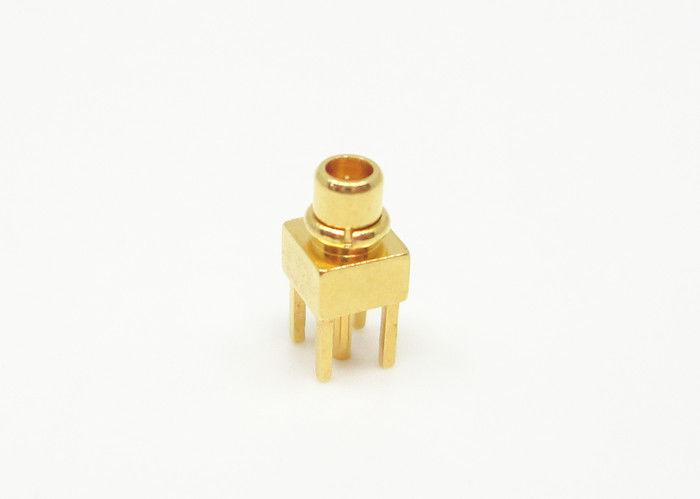

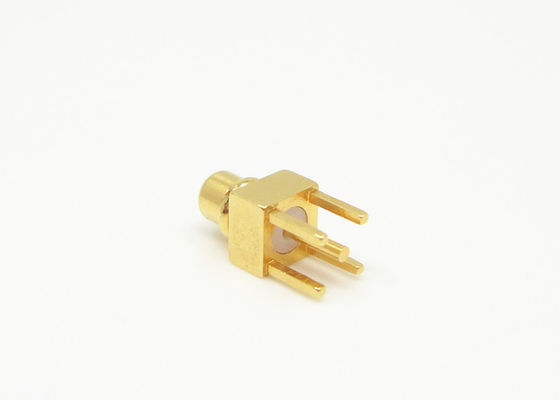

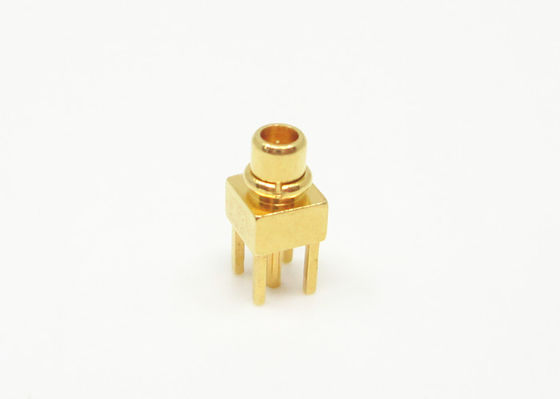

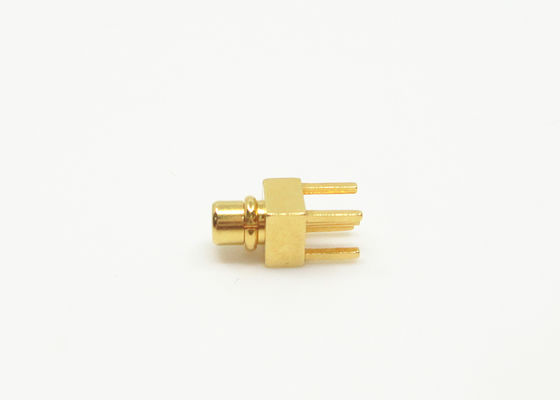

상세 이미지
특징:
-저렴한 가격과 높은 품질.
-DC에서 6GHz까지 낮은 반사율의 광대역 성능.
-빠른 연결/분리 스냅온 체결.
-50옴 임피던스
-산업 표준 케이블에 부착하거나 인쇄 회로 기판 장치로 사용 가능
-반복 가능한 성능 제공
응용 분야:
* 네트워크
* 위성 통신
* 컴퓨터/LAN
* 컴퓨터/LAN
* 모바일 통신
* 계측
* 모바일 통신
* 실외 시설
* 레이더, 마이크로파
* 통신
* 계측
* 자동차
* 점퍼선 연결
* 기본 시설
* 라디오, TV 안테나 시스템
제품 카탈로그:
| RF 어댑터 |
| 도파관-동축 어댑터 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
| RF 케이블 어셈블리 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm) |
참고:
10,000가지 이상의 MMCX 커넥터를 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없으면 자세한 내용을 문의해 주십시오.세부 정보.
