40GHz 파도 안내자 코아시얼 어댑터 WR28 K 2.92mm 구리 재료 오른쪽 각 K/BJ320-KF

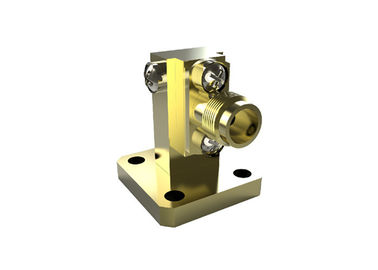

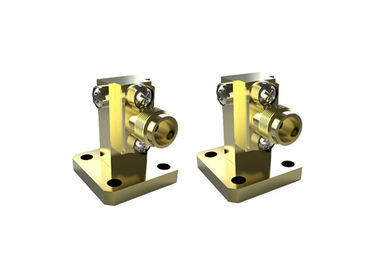

큰 이미지 : 40GHz 파도 안내자 코아시얼 어댑터 WR28 K 2.92mm 구리 재료 오른쪽 각 K/BJ320-KF 최고의 가격

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	ELT
인증:	ROHS ISO-9001-2015
모델 번호:	K/BJ320-KF

결제 및 배송 조건:

최소 주문 수량:	5 PC
가격:	협상 가능
포장 세부 사항:	표준 수출 판지 상자
배달 시간:	영업일 기준 5-7일 이내(재고의 경우)
지불 조건:	티 / T는, 웨스턴 유니온, 패 / C 조
공급 능력:	한달에 10000 PC를

상세 제품 설명

제품명:	동축 어댑터에 대한 도파관	재료:	황동 커넥터
주파수 범위:	26.4-40GHz	커넥터:	2.92mm(K형)
VSWR:	1.25	도파관 사이즈:	WR28
바디 스타일:	직각	삽입 손실:	≤0.35 dB
강조하다:	도파관 접합기에 동축 케이블 , 정각 동축 케이블 접합기

40GHz WR28 K 2.92mm 도파관-동축 어댑터 암형 직각

도파관-동축 어댑터 제작Xi'an Elite Electronic Industrial Co., Ltd. 는 직각 및 엔드 런치의 두 가지 구조로 나뉩니다. 도파관 어댑터의 동축 단자의 경우, 다음을 제공할 수 있습니다. N형, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP 및 기타 여러 유형. 주파수 범위는 5.4GHz에서 70GHz까지입니다. 당사의 도파관 모델은 BJ84에서 BJ400(WR112-WR22)까지입니다.

또한, 맞춤형 고객의 특별 요구 사항에 따라 동축 도파관 어댑터를 제공할 수 있습니다.

사양:

제품 이름	도파관-동축 어댑터
동축 유형	2.92mm(K형)
도파관 크기	WR28
바디 스타일	직각
주파수 범위	26.4-40.0GHz
SMA 임피던스	50옴
VSWR	1.25

장점:

-당사의 도파관 어댑터는 높은 신뢰성, 소형 크기 및 뛰어난 성능 등을 갖추고 있어 마이크로파 측정 및 밀리미터파 장치 등에 광범위하게 사용됩니다.

상세 도면:

단위(mm)

Waveguide to Coax Adapter-ELT 2024.pdf

도파관 목록2.92mm(K형) 동축 어댑터:

모델 번호	설명	참고
K/BJ220-KF2	WR42 to K(2.92mm) 암형 직각 어댑터	BJ220=WR42
K/BJ220-KF1	WR42 to K(2.92mm) 암형 엔드 런치 어댑터	K=암형
K/BJ260-KF	WR34 to K(2.92mm) 암형 직각 어댑터	BJ260=WR34
K/BJ260-KF1	WR34 to K(2.92mm) 암형 엔드 런치 어댑터
K/BJ320-KF	WR28 to K(2.92mm) 암형 직각 어댑터	BJ320=WR28
K/BJ320-KF1	WR28 to K(2.92mm) 암형 엔드 런치 어댑터
K/BJ320-JF1	WR28 to K(2.92mm) 수형 엔드 런치 어댑터	J=수형
K/BJ400-KF1	WR22 to K(2.92mm) 암형 엔드 런치 어댑터	BJ400=WR22
K/24JS18000-KF	WR24JS18000 to K(2.92mm) 암형 엔드 런치 어댑터

도파관 표준 상호 참조

중국 표준	국제 표준	주파수 범위(GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
