제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SSMB RF 코넥타 | 도금: | 금은 도금처리했습니다 |
|---|---|---|---|
| 내구성: | 500이지 사이클 | 접촉물질: | 베릴륨 브론즈 |
| 소재: | 금속 | 설계 표준 :: | IEC 1169-33 |
| 종류: | 일직선 | 성별: | 말레 |

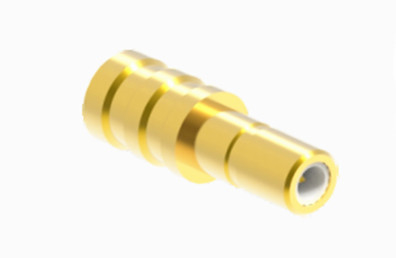

초 내구성 있는 SSMB 남성 RF 커넥터: 2# 반강직/유연 케이블 성능을 향상시키는 데 이상적입니다.
SSMB 시리즈 제품은 IEC60169-19 표준에 따라 설계 및 생산된 전파 애플리케이션을 위해 설계된 컴팩트 푸시 앤 스냅 유형의 코아시얼 커넥터입니다.그들은 작은 형태 요소를 자랑합니다, 가벼운 구조와 사용자 친화적 인 인터페이스로 소형 라디오 장치 및 측정 장치에 사용할 수 있습니다.
사양
| 전기 특성 | ||
| 임페던스 | 50오프 | |
| 주파수 범위 | DC~3GHz | |
| 가등전압 | 170VRMS (해수면 최고수준) | |
| 다이엘렉트릭스 전압 저항 | 500VRMS (해수면 최대) | |
| 단열 저항 | ≥2000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤5.5mOhm |
| 중앙 지휘자 | ≤2.5mOhm | |
| VSMR | ≤1.35 | |
제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 베릴륨 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 금으로 칠한 | |
| 셸 / 하우징 | 금속 | 금으로 칠한 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -65~+165도C |
| IP 등급 (짝) | IP64 |
특징:
콤팩트 크기: SSMB 커넥터는 콤팩트성을 위해 설계되어 공간 제한 환경에서 사용하기에 적합합니다.
가벼운 무게: 이 커넥터는 가볍고 휴대성과 설치가 용이합니다.
연결 하기 쉽다: SSMB 커넥터는 빠른 연결과 단절을 위해 쉬운 푸시-인 및 스냅-인 메커니즘으로 사용자 친화적입니다.
넓은 주파수 범위: 그들은 광범위한 작동 주파수 범위에 적합하며 다양한 라디오 장치 및 전자 기기에 유용합니다.
우수한 전기 성능: SSMB 커넥터는 높은 주파수 회로에서 신호 전송에 매우 중요한 좋은 전기 성능을 제공합니다.
높은 신뢰성: 이 커넥터는 신뢰성 있고, 어느 정도의 진동과 충격에 견딜 수 있습니다.
다른 인터페이스 옵션: 응용 프로그램의 필요에 따라 SSMB 커넥터는 소켓 (자유로 떠있는) 및 스냅 인 인터페이스 옵션을 모두 제공합니다. 전자는 일부 축적 및 방사선 오차를 허용합니다.후자는 연결을 위해 더 강한 잡지를 제공합니다..
적용:
무선 통신 장비: 무선 베이스 스테이션 및 기타 통신 장비에서SSMB 커넥터는 일반적으로 기지 스테이션의 DDF (디지털 배포 프레임) 작은 전송 상자에 E1 전송 케이블을 연결하는 데 사용됩니다..
시험 기구: 측정 및 테스트 분야에서 SSMB 커넥터는 뛰어난 전기 성능으로 인해 다양한 고주파 테스트 기기에서 신호 전송에 사용됩니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
