32.9GHz~59.6GHz WR19 BJ500 ~ 1.85mm 암컷 엔드 런칭 도파관-동축 어댑터 1.85/BJ500-KFE1

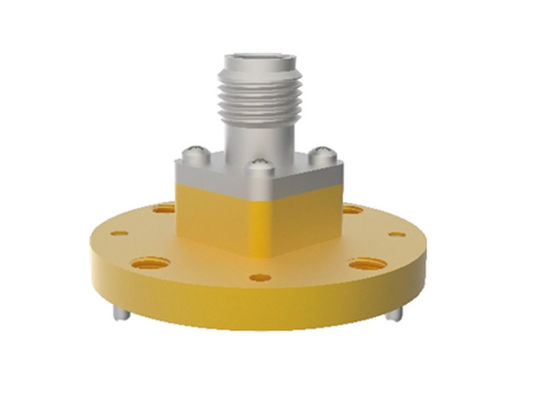

큰 이미지 : 32.9GHz~59.6GHz WR19 BJ500 ~ 1.85mm 암컷 엔드 런칭 도파관-동축 어댑터 1.85/BJ500-KFE1 최고의 가격

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	ELT
인증:	ISO 9001:2015, ISO 14001:2015
모델 번호:	1.85/BJ500-KFE1

결제 및 배송 조건:

최소 주문 수량:	5 PC
가격:	협상 가능
포장 세부 사항:	표준 수출 카튼
배달 시간:	영업일 기준 5-7일 이내(재고의 경우)
지불 조건:	전신환, L/C (신용장), 신용 카드, 페이팔
공급 능력:	달 당 10,0000 PCS

상세 제품 설명

제품명:	WR19 BJ500 도파관-동축 어댑터	재료:	놋쇠
주파수 범위:	32.9-59.6GHz	커넥터:	1.85 밀리미터
VSWR:	1.4	임피던스:	50 옴
도파관 사이즈:	WR19,BJ500	바디 스타일:	출시 종료
강조하다:	32.9GHz~59.6GHz 소동 어댑터로 파도 안내 , 종료 발사 파도 가이드 코아시 어댑터 , WR18 BJ500 웨브게이드 코아엑스 어댑터

32.9GHz~59.6GHz WR19 BJ500 ~ 1.85mm 암컷 엔드 런칭 도파관-동축 어댑터

의 주파수도파관-동축 어댑터에 의해 처리됨 Elite Electronic (ELT)는 5.4GHz-110GHz를 커버합니다. 높은 신뢰성, 작은 크기 및 뛰어난 성능으로 마이크로파 측정 및 밀리미터파 장비에 널리 사용됩니다. 도파관은 표준 직사각형 및 이중 능선 도파관을 가지고 있으며, 비표준 도파관은 사용자 요구 사항에 따라 맞춤 제작할 수 있습니다. 동축 연결 인터페이스에는 N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 및 마이크로스트립이 포함됩니다. 도파관-동축 어댑터는 인터페이스 방향에 따라 엔드 런칭과 직각 런칭의 두 가지 유형으로 나뉩니다. 그중 RA 런칭 유형은 고출력 구조로도 사용할 수 있습니다.

의 사양1.85/BJ500-KFE1:

제품 이름	WR19 BJ500 도파관-1.85mm 동축 어댑터-엔드 런칭
모델 번호	1.85/BJ500-KFE1
동축 유형	1.85mm
도파관 크기	WR19(BJ500)
바디 스타일	엔드 런칭
주파수 범위	32.9GHz-59.6GHz
SMA 임피던스	50옴
VSWR	1.4

장점:

-당사의 도파관 어댑터는 높은 신뢰성, 소형 크기 및 뛰어난 성능 등을 갖추고 있어 마이크로파 측정 및 밀리미터파 장치 등에 광범위하게 사용됩니다.

의 개략도 및 사진WR19 BJ500 ~ 1.85mm 암컷 도파관-동축 어댑터1.85/BJ500-KFE1:

의 목록도파관-1.85mm 동축 어댑터:

모델 번호	설명	참고
1.85/BJ500-KF4	WR19(BJ500) ~ 1.85mm 암컷 직각 어댑터
1.85/BJ500-KFE1	WR19(BJ500) ~ 1.85mm 암컷 엔드 런칭 어댑터	BJ500=WR19
1.85/BJ620-KF	WR15(BJ620) ~ 1.85mm 암컷 직각 어댑터	BJ620=WR15
1.85/BJ620-KFE	WR15(BJ620) ~ 1.85mm 암컷 엔드 런칭 어댑터
맞춤형 유형	맞춤형 크기를 사용할 수 있습니다.

의 관련 제품 1.85mm 도파관-동축 어댑터Elite Electronic:

Waveguide to Coax Adapter-ELT 2024.pdf

도파관 표준의 상호 참조

중국 표준	국제 표준	주파수 범위 (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
