2.4mm 남성 스테인리스 스틸 RF 코아시얼 커넥터와 SF102E/SF102 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.4mm RF 동축 커넥터 | 임페던스: | 50Ω |
|---|---|---|---|
| 수명: | 500주기 | 적용: | 컴퓨터/LAN |
| 소재: | 스테인리스 스틸 | 접착: | 패시베이트됩니다 |
| 성별: | 말레 | 인증서: | ISO-9001-2015 |
| 강조하다: | 2.4mm 스테인리스 스틸 RF 코아시얼 커넥터,2.4mm 남성 RF 동축 연결 장치,SF102E RF 코아시얼 커넥터 |
||
2.4mm 남성 스테인리스 스틸 RF 코아시얼 커넥터와 SF102E/SF102 케이블
2.4mm 시리즈 커넥터는 50GHz까지의 주파수를 위해 설계된 고성능 밀리미터 파동 커넥터이며, 스레드 연결과 함께 공기 인터페이스를 사용합니다.크기가 작기 때문에, 가벼운, 고주파 기능 및 신뢰할 수있는 연결. 이러한 커넥터는 고주파 마이크로 웨브 측정 및 밀리미터 웨브 장비에서 자주 사용됩니다.
사양
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC50GHz
|
|||
|
가등전압
|
170VRMS (해수면 최고수준)
|
|||
|
다이엘렉트릭스 전압 저항
|
500VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥5000MΩ
|
|||
|
접촉 저항 |
외부 선도자
|
≤2mΩ
|
||
|
중앙 지휘자
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||

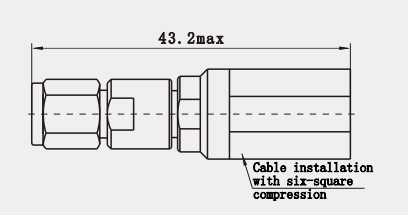

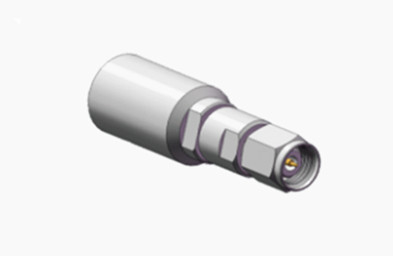

세부 그림:
특징:
기본 성능의 측면에서, 2.4mm 커넥터의 외부 전도기 지름은 2.4mm이며, 50Ω의 특성적 임피던스가 있으며, 공기 다이 일렉트릭을 사용합니다.이것은 50GHz의 주파수까지 작동 할 수 있습니다., 정밀 측정 및 고속 데이터 전송을 위해 극단적인 환경에 적합합니다.그것은 레이더 공학에 널리 사용됩니다, 전자적 대책, 위성 통신 및 기타 분야.
장점:
| 일반 제품 | 엘리트 제품 | |
| 주파수 범위 | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| 내구성 | 300 회 | >500주기 |
적용:
첫째, 2.4mm 커넥터는 DC-50GHz까지 매우 높은 작동 주파수를 위해 설계되었습니다. 이 높은 주파수 범위는 밀리미터 파도 통신 시스템에 이상적인 선택이됩니다.이 주파수 범위 내에서, 다른 유형의 커넥터는 종종 그러한 뛰어난 성능을 제공 할 수 없으며, 2.4mm 커넥터는 초고 주파수 응용 프로그램에서 특히 중요합니다.
둘째, 소형화 된 크기 또한 중요한 장점입니다. 현대 통신 장비 및 정밀 기기 설계에서 공간 활용은 중요한 고려 사항입니다.2의 외부 전도기 지름.4mm 커넥터는 2.4mm에 불과하며, 공간 제한된 애플리케이션에 적합합니다. 예를 들어 위성 통신 및 레이더 시스템에서장비의 크기와 무게가 엄격하게 제한되는 경우, 소형 2.4mm 커넥터는 매우 적합합니다.
우리 의 주요 제품
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
참고:
우리는 10,000종이 넘는커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
