MF363A 케이블용 K 시리즈 2.92mm 밀리미터파 스테인리스 스틸 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 종류: | 2.92mm, K 타입, SMK | 키워드: | 스프링 장착형 갑옷 |
|---|---|---|---|
| Item: | Millimeter Wave Connectors | 접착: | 스테인리스 스틸 |
| 적용: | RF / 위성 통신 | 절연체: | PTFE |
| Impedence: | 50Ohm | 성별: | 말레 |
| 강조하다: | 2.92mm RF 커넥터 스테인리스 스틸,MF363A 케이블용 K 시리즈 RF 커넥터,2.92mm 밀리미터파 RF 커넥터 |
||

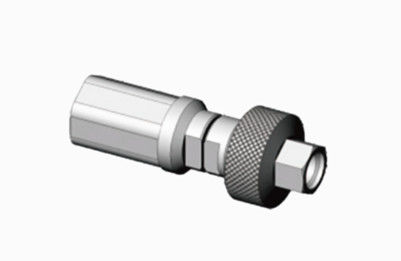

K 시리즈 2.92 밀리미터 웨이브 스테인리스 스틸 RF 커넥터 MF363A 케이블용
K 타입, 2.92 타입 커넥터라고도 알려진 이 커넥터는 밀리미터 웨이브 커넥터 제품군에 속합니다. 이 커넥터는 최대 40GHz의 주파수에서 작동할 수 있으며 SMA 시리즈 및 3.5mm 시리즈 제품과 상호 교환 가능하도록 설계되었으며 공기 인터페이스를 사용합니다. 작은 크기, 가벼운 구조, 고주파 성능 및 안정적인 연결이 특징입니다.
사양:
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| 임피던스 | 50 Ω |
| 주파수 범위 | DC - 40 GHz |
| 정격 전압 | 250 VRMS (최대 해수면) |
| 유전체 내전압 | 750 VRMS (최대 해수면) |
| 정재파비 VSWR |
≤ 1.05 + 0.005f |
| 접촉 저항 | 중앙 도체 ≤ 3.0 mΩ |
| 외부 도체 ≤ 2.0 mΩ | |
| 절연 저항 | ≥ 5000 MΩ |
| 내부 도체 | 수 플러그: 황동, 금 도금 |
| 암 잭: BeCu, 금 도금 | |
| 탄성 접점 | BeCu, 니켈 도금 |
| 본체 / 쉘 / 하우징 | 황동, 금 도금 스테인리스 스틸, 패시베이션 처리 |
| 절연체 | PEI |
| 개스킷 | 실리콘 고무 |
| 온도 | -55℃ ~ +125℃ |
| 내구성 | 500 사이클 |
| 토크 | 0.79 ~ 1.13 N.m |
기타 2.92mm 수 암 RF 커넥터
|
부품 번호
|
설명
|
|
K-KFD21
|
2.92mm 타입 K 암 RF 동축 커넥터
|
|
K-KFD87G
|
스테인리스 스틸 2.92mm 타입 K 암 RF 동축 커넥터
|
|
K-KFD42
|
2.92mm 타입 K 암 RF 동축 커넥터
|
|
K-JFD61G |
스테인리스 스틸 2.92mm 타입 K 수 RF 동축 커넥터
|
1.
2.
3.
4.
특징:
1. 프리미엄 소재: 고품질 스테인리스 스틸로 제작되어 우수한 기계적 강도와 내식성을 보장합니다.
2. 고주파 성능: 밀리미터 웨이브 주파수에 대해 설계되었으며 최대 40GHz를 지원하여 고주파 통신 애플리케이션에 적합합니다.
3. 안정적인 연결: 우수한 전기적 성능을 제공하여 안정적이고 신뢰할 수 있는 신호 전송을 보장합니다.
4. 상호 교환성 및 호환성: SMA 시리즈 및 3.5mm 시리즈 제품과 호환되며 공기 인터페이스를 사용하여 상호 교환이 가능합니다.
응용 분야:
1. 위성 통신: 지상국과 위성 간의 신호 전송, 고주파 성능 및 신뢰성이 요구됩니다.
2. 레이더 시스템: 민간 레이더 시스템에서 신호 전송에 사용됩니다.
3. 무선 통신: 기지국 간 링크 및 밀리미터 웨이브 대역의 백홀 애플리케이션을 포함합니다.
4. 테스트 및 측정 장비: 네트워크 분석기 및 스펙트럼 분석기와 같은 고주파 테스트 장비의 정밀 연결.
