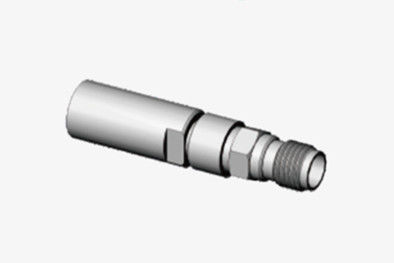

MF540A 케이블용 밀리미터파 K2.90mm 암 스테인리스 스틸 RF 커넥터

                MF540A 케이블용 밀리미터파 K2.90mm 암 스테인리스 스틸 RF 커넥터

K 타입(2.92mm, SMK) 밀리미터파 커넥터, 2.92mm 커넥터라고도 합니다. 가장 인기 있는 미터파 커넥터 중 하나입니다. 넓은 주파수 범위는 최대 40GHz입니다. SMA 및 3.5mm 커넥터와 결합할 수 있습니다.

이 K 타입(2.92mm, SMK) 커넥터는 에어 인터페이스를 채택하여 크기가 작고 무게가 가벼우며 연결이 매우 안정적입니다.

일반적인 RF 및 마이크로파 용도로 설계된 고정밀 50옴 동축 커넥터로 2.92mm(암) 인터페이스를 갖추고 있습니다. 이 고성능 커넥터는 셀룰러부터 위성 통신까지 다양한 테스트 및 측정 환경에서 널리 사용되며 적절한 장비 및 케이블 상호 연결 매칭을 보장합니다. 내구성이 뛰어난 스테인리스 스틸로 제작된 이 커넥터는 반복 사용을 견딜 수 있도록 설계되었습니다. 에어 유전체와 저손실 플라스틱 센터 도체 지지대를 특징으로 합니다.


사양 (mm):

참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.

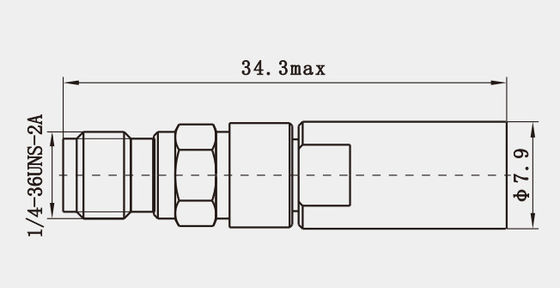

개략도 MF540A 케이블용 밀리미터파 K2.90mm 암 스테인리스 스틸 RF 커넥터 (mm):

특징 :

1. 낮은 VSWR 및 삽입 손실: 에어 유전체 전송선의 장점을 통합하여 2.92mm 커넥터는 낮은 정재파비(VSWR)와 최소한의 삽입 손실을 나타냅니다. 이는 신호 전송 중 에너지 손실을 줄여 신호 무결성을 보존합니다.

2. 컴팩트한 크기: 3.5mm/SMA 커넥터와 같은 다른 유형의 RF 커넥터에 비해 2.92mm 커넥터는 더 작고 컴팩트합니다. 소형화된 디자인으로 휴대용 테스트 장비 및 고밀도 회로 기판과 같이 공간이 제한된 애플리케이션에 이상적입니다.

3. 우수한 호환성: 2.92mm 커넥터의 설계는 SMA 및 3.5mm 커넥터와의 호환성을 고려합니다. 일부 차이점이 있지만 특정 상황에서는 상호 연결될 수 있어 엔지니어에게 더 큰 유연성을 제공합니다.

응용 분야(mm):

1. 레이더 시스템: 군용 및 민간용 레이더 시스템 모두에서 2.92mm 커넥터는 안테나, 송수신기 모듈 및 기타 필수 구성 요소를 연결하는 데 중요한 역할을 합니다. 신뢰성과 낮은 손실 특성은 최적의 레이더 시스템 성능과 정확성을 보장합니다.

2. 테스트 및 측정 장비: 네트워크 분석기, 스펙트럼 분석기, 신호 발생기와 같은 장비의 경우 2.92mm 커넥터는 테스트 포트와 테스트 대상 장치 간의 연결을 용이하게 합니다. 정밀도와 안정성은 측정 결과의 정확성을 향상시킵니다.

3. 항공 우주 산업: 항공 및 우주 분야 내에서 2.92mm 커넥터는 항공기, 위성, 우주선 통신, 항법 및 제어 시스템에 사용됩니다. 진동, 충격 및 극한 온도를 견딜 수 있는 능력은 까다로운 우주 환경에서 일관된 작동을 보장합니다.
