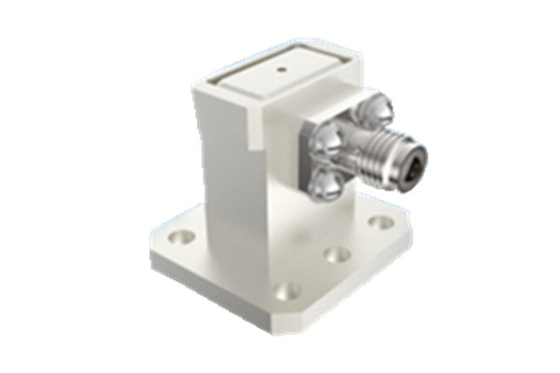

고성능 파도 안내기 2.92 타입 사이드 피드 코아시얼 어댑터 BJ180
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.92 RF 동축 도파관 어댑터 | 연속파 전력: | 2w |
|---|---|---|---|
| 빈도: | (187.5/a)GHz~(285.7/a)GHz | 절연 저항: | ≥5000MΩ |
| 적용: | 의사소통 | 소재: | 금속 |
| 정격 보관 온도 범위 온도: | -55°C~+100°C | 작동 온도 범위: | -65°C~+125°C |
| 강조하다: | BJ180 사이드 피드 코아시얼 어댑터,고성능 측면 공급 코아시얼 어댑터,2.92 타입 사이드 피드 코아시얼 어댑터 |
||
고성능 파도 안내기 2.90 타입 사이드 피드 코아시얼 어댑터 BJ180
우리 회사에서 생산하는 우주선용 동축파도 변환기는 직식 공급과 측면 공급로 두 가지 구조 형태로 나뉘어 있습니다.
우주선용 동축파도 변환기는 5.3GHz에서 110GHz의 주파수 범위를 가진 직접 공급 및 측면 공급로 나뉘어 있습니다.
파도 안내기 끝의 직사각형 파도 안내기 포트는 BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900입니다.코아시얼 엔드 인터페이스 인터페이스와 SMA 시리즈, 2.92 시리즈, 2.4 시리즈, 1.85 시리즈 등 각 wavguide 포트 제품은 전체 wavguide 대역폭을 커버합니다.
각 유형의 waveguide 포트 제품은 waveguide의 전체 대역폭을 커버하며 제품은 신뢰할 수있는 구조, 작은 외부 차원, 우수한 전기 성능 및 일관성을 가지고 있습니다.가벼운 무게 (≤20g), 등 다양한 종류의 우주선에서 널리 사용되었습니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 주요 매개 변수 | |||
| 연속파 전력 | 2W | ||
| 주파수 범위 | (187.5/a) GHz~(285.7/a) GHz,a 는 파도 유도 포트의 길게 변한 크기 | ||
| 작동 온도 범위 | -65°C~+125°C | ||
| 단열 저항 | ≥5000MΩ | ||
| 다른 것 | |||
| 접착 두께 | 중앙 접촉에 있는 금층의 두께 ≥1.27μm | ||
| 엽기성 | 희석된 질산 | 가중이 1.316 (온도 25°C±3°C) 의 투명한 용기에 30초 | |
| 농축된 질산산 | 농도는 25°C±3°C,20분 용기에서 분석 순수 68% | ||
| 용량 저장 온도 범위 온도 | -55°C~+100°C | ||

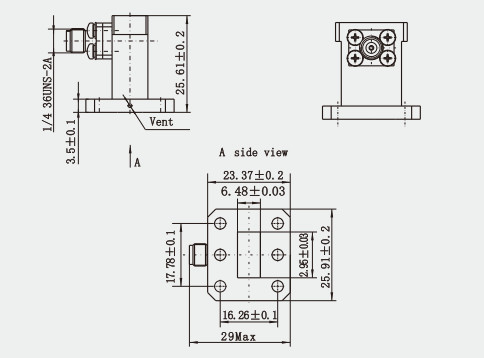

윤곽 그림:(mm)
특징:
1고효율 에너지 변환: 파도 선도 동축 변환기의 설계는 서로 다른 전송 매체에서 전자기파 전파 특성 차이에 기초합니다.그리고 합리적인 구조 설계와 매개 변수 선택을 통해 파도 선도와 동축 선 사이의 고 효율 에너지 변환을 실현합니다..
2폭 넓은 대역폭: 웨이브 가이드 동축 변환기는 폭 넓은 대역폭을 가지고 있으며 DC에서 밀리미터 파도 대역 및 그 이상의 주파수 범위를 커버 할 수 있습니다.
3낮은 삽입 손실: 웨이브 가이드 동축 변환기는 변환 과정에서 낮은 삽입 손실을 가지고 있으며 이는 변환 과정에서 신호가 더 적은 에너지를 잃는 것을 의미합니다.신호의 무결성과 강도를 유지하는 데 도움이 됩니다..
4낮은 VSWR: VSWR는 전송 라인의 일치 정도를 측정합니다. 파도 가이드 동축 변환기는 낮은 VSWR를 가지고 있습니다.좋은 일치 성능을 나타내고 신호 반사 및 왜곡을 줄이는.
5.다양한 구조: 웨이브게이드 코아시얼 변환기는 직각 90° 웨이브게이드 코아시얼 변환기와 180° 웨이브게이드 코아시얼 변환기와 같은 다양한 구조를 가지고 있습니다.각기 다른 응용 요구 사항에 따라 선택할 수 있습니다..
적용:
1마이크로파 장비 및 시스템: 마이크로파 장비에서, 원무선 및 원무선 튜브와 같은 다양한 전송 라인을 연결하기 위해 원무선 원무선 변환기가 사용됩니다.효율적인 신호 전송을 위해그것은 안테나, 송신기, 수신기 및 캐리어 터미널 장비와 같은 다양한 마이크로 웨브 시스템에서 널리 사용됩니다.
2레이더 시스템: 레이더 시스템에서, 파도 유도 동축 변환기는 안정적인 신호 전송을 보장하기 위해 레이더의 다양한 부분을 연결하는 데 사용되는 필수 수동 변환 장치입니다.
3위성 통신: 웨브 가이드 동축 변환기 는 위성 통신 분야에서도 적용 됩니다.특히 지상 스테이션의 동축 선과 위성의 파도 안내 시스템을 상호 연결해야 할 때.
제품 카탈로그
1.85 시리즈
2.4시리즈
2.92시리즈
SMA시리즈
SMP 시리즈
SMPM 시리즈
유리 단열제품
코아시얼 웨이브 가이드 어댑터
참고:
우리는 10,000종이 넘는SMA 커넥터, 사용 중인 커넥터가 발견되지 않으면, 귀하의 세부 정보를 제공하여 저희에게 연락하십시오.
