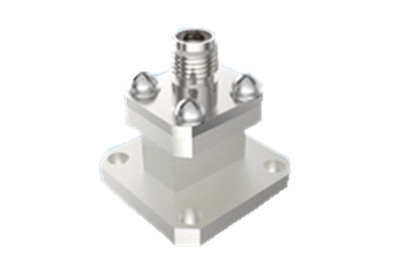

프리미엄 커넥티비티 웨브 가이드에서 2.92 타입 다이렉트 푸드 코아시얼 어댑터 BJ220
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.92 RF 동축 도파관 어댑터 | 연속파 전력: | 2w |
|---|---|---|---|
| 빈도: | (187.5/a)GHz~(285.7/a)GHz | 절연 저항: | ≥5000MΩ |
| 적용: | 의사소통 | 소재: | 금속 |
| 정격 보관 온도 범위 온도: | -55°C~+100°C | 작동 온도 범위: | -65°C~+125°C |
| 강조하다: | BJ220 파도 가이드 어댑터,2.92 타입 파도 안내 어댑터,직접 공급 파도 가이드 어댑터 |
||
프리미엄 커넥티비티 웨브 가이드에서 2.92 타입 다이렉트 푸드 코아시얼 어댑터 BJ220
우리 회사는 우주선용 동축파도 변환기를 제조합니다. 두 가지 구조 형태가 있습니다. 직접 공급 및 측면 공급.
이 변환기는 5.3GHz에서 110GHz까지의 광범위한 주파수 범위를 충족시킵니다. waveguide 끝에서 제공되는 직사각형 waveguide 포트는 BJ70, BJ84, BJ100,BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 및 BJ900. 동축 측면에서는 SMA 시리즈, 2.92mm 시리즈, 2.4mm 시리즈 및 1.85mm 시리즈와 호환됩니다.다른 것 들특히, 각 모델은 각 파도 유도형의 전체 대역폭을 지원하기 위해 세심하게 설계되었습니다.
우리의 파도전도 변환기의 주요 특징은 그들의 견고한 구조, 콤팩트한 외부 차원, 뛰어난 전기 성능과 함께 높은 일관성,가벼운 디자인 (≤20g)이러한 특성으로 인해 다양한 우주선 응용 프로그램에서 매우 선호되고 있으며, 까다로운 항공우주 환경에서 최적의 연결성과 성능을 보장합니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 주요 매개 변수 | |||
| 연속파 전력 | 2W | ||
| 주파수 범위 | (187.5/a) GHz~(285.7/a) GHz,a 는 파도 유도 포트의 길게 변한 크기 | ||
| 작동 온도 범위 | -65°C~+125°C | ||
| 단열 저항 | ≥5000MΩ | ||
| 다른 것 | |||
| 접착 두께 | 중앙 접촉에 있는 금층의 두께 ≥1.27μm | ||
| 엽기성 | 희석된 질산 | 가중이 1.316 (온도 25°C±3°C) 의 투명한 용기에 30초 | |
| 농축된 질산산 | 농도는 25°C±3°C,20분 용기에서 분석 순수 68% | ||
| 용량 저장 온도 범위 온도 | -55°C~+100°C | ||

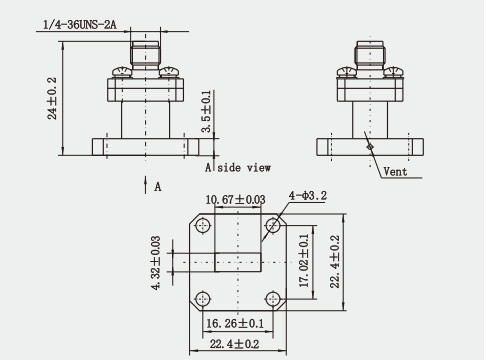

윤곽 그림:(mm)
특징:
1좋은 호환성: 2.92mm 동축 커넥터와 SMA와 3.5mm 커넥터 사이의 차원 유사성에도 불구하고,그들은 최대 주파수와 절연 다이 일렉트릭 재료와 같은 영역에서 다릅니다., 따라서 가능한 성능 영향을 고려하기 위해 상호 연결 할 때 주의가 필요합니다.
2우수한 전기적 성능: 2.92 동축 변환기에 파도 가이드 우수한 전기적 성능, 예를 들어 16 dB 이상의 회귀 손실,신호를 전송할 때 높은 신호 무결성을 유지한다는 것을 의미합니다..
3광범위한 응용 프로그램: 2.92 동축 변환기에 파도 가이드 다양한 레이더 시스템, 테스트 장비 및 지하철 및 공항 신호 시스템 등에 널리 사용됩니다.이러한 응용 프로그램은 신호 전송에 매우 높은 요구 사항을 가지고 있습니다., 그리고 높은 성능과 높은 신뢰성을 가진 변환기를 요구합니다.
적용:
1시험 장비: 마이크로 웨브 테스트 및 측정 시스템에서, 2.92 파도 유도 코아시얼 변환기는 시험 신호의 정확한 전송을 보장하기 위해 시험 기계를 시험 대상 장비에 연결하는 데 사용됩니다..
2의료 마이크로 웨브 시스템: 의료 마이크로 웨브 치료 장비, 2.92 웨이브 가이드 코아시얼 변환기는 마이크로 웨이브 치료 장비의 코아시얼 출력 신호를 환자 치료에 적합한 웨이브 가이드 형태로 변환하는 데 사용됩니다..
3연구소: 연구소의 마이크로파 실험실에서, 2.92 파도 가이드 동축 변환기는 마이크로파 실험과 교육에 중요한 도구입니다.각기 다른 마이크로파 장비 및 기기를 연결하는 데 사용됩니다..
제품 카탈로그
1.85 시리즈
2.4시리즈
2.92시리즈
SMA시리즈
SMP 시리즈
SMPM 시리즈
유리 단열제품
코아시얼 웨이브 가이드 어댑터
참고:
우리는 10,000종이 넘는SMA 커넥터, 사용 중인 커넥터가 발견되지 않으면, 귀하의 세부 정보를 제공하여 저희에게 연락하십시오.
