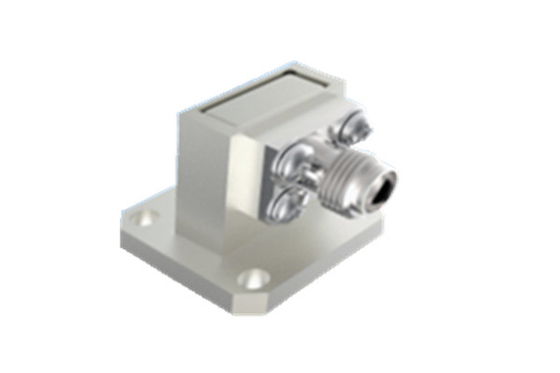

2.92 타입 파도 안내자 사이드 피드 코아시얼 어댑터 BJ260 통신
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.92 RF 동축 도파관 어댑터 | 연속파 전력: | 2w |
|---|---|---|---|
| 빈도: | (187.5/a)GHz~(285.7/a)GHz | 절연 저항: | ≥5000MΩ |
| 적용: | 의사소통 | 소재: | 금속 |
| 정격 보관 온도 범위 온도: | -55°C~+100°C | 작동 온도 범위: | -65°C~+125°C |
| 강조하다: | 통신 측면 공급 코아시얼 어댑터,BJ260 사이드 피드 코아시얼 어댑터,2.92 타입 사이드 피드 코아시얼 어댑터 |
||
2.92 타입 파도 안내자 사이드 피드 코아시얼 어댑터 BJ260 통신
우리 회사는 우주선 용 용도로 제작된 동축파도 변환기를 생산하는 데 특화되어 있습니다. 두 가지 다른 구성으로 제공됩니다. 직접 공급 및 측면 공급.
이 변환기는 5.3GHz에서 110GHz까지 광범위한 주파수 스펙트럼에서 작동하도록 설계되었습니다.BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900.다른 것 들각 모델은 각 파도 유도체의 전체 대역폭을 지원하도록 정확하게 설계되었습니다.
우리의 파도전도 변환기의 주요 특징은 견고한 구조, 컴팩트한 외부 차원, 높은 일관성으로 우수한 전기 성능, 가벼운 디자인 (≤20 그램) 이다.이러한 특성으로 인해 다양한 우주선 응용 프로그램에서 매우 선호됩니다., 도전적인 항공우주 환경에서 최적의 연결성과 성능을 보장합니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 주요 매개 변수 | |||
| 연속파 전력 | 2W | ||
| 주파수 범위 | (187.5/a) GHz~(285.7/a) GHz,a 는 파도 유도 포트의 길게 변한 크기 | ||
| 작동 온도 범위 | -65°C~+125°C | ||
| 단열 저항 | ≥5000MΩ | ||
| 다른 것 | |||
| 접착 두께 | 중앙 접촉에 있는 금층의 두께 ≥1.27μm | ||
| 엽기성 | 희석된 질산 | 가중이 1.316 (온도 25°C±3°C) 의 투명한 용기에 30초 | |
| 농축된 질산산 | 농도는 25°C±3°C,20분 용기에서 분석 순수 68% | ||
| 용량 저장 온도 범위 온도 | -55°C~+100°C | ||

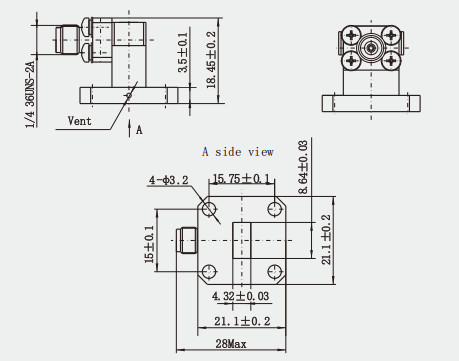

윤곽 그림:(mm)
특징:
1구조적 설계: 항공 우주 등급 파도 유도 동축 어댑터는 일반적으로 더 나은 임피던스 매칭을 달성하는 데 도움이되는 단계적 임피던스 변환 구조를 채택합니다.따라서 전자기파의 반사와 손실을 줄입니다.또한,구조 설계는 가공 중에 일치 단계의 정밀 제어 및 장치의 일률성과 전기 성능을 더 향상시키기 위해 상부 및 하부 구멍을 포함합니다..
2환경 적응력: 항공용 수준의 파도 안내 동축 어댑터는 충격 진동, 열 진공 및 기타 조건을 포함하여 가혹한 항공 환경에 적응해야합니다. 따라서,환경 적응력 보호를 염두에 두고 설계될 것입니다., 그리고 장기의 환경 적응성은 선호되는 재료, 개선된 프로세스 및 더 나은 구조 설계로 향상됩니다.
적용:
1위성 통신: 위성 통신 시스템에서는 우주선 수준의 파도 안내 동축 어댑터가 안테나와 같은 위성의 다양한 구성 요소를 연결하는 데 사용됩니다.증폭기 및 필터, 신호 전송의 안정성과 신뢰성을 보장합니다.
2레이더 시스템: 우주선 레이더 시스템에서는 이러한 변환기가 레이더 신호의 효율적인 전송 및 처리를 가능하게합니다.레이더 시스템의 탐지 정확성과 범위 개선.
제품 카탈로그
1.85 시리즈
2.4시리즈
2.92시리즈
SMA시리즈
SMP 시리즈
SMPM 시리즈
유리 단열제품
코아시얼 웨이브 가이드 어댑터
참고:
우리는 10,000종이 넘는SMA 커넥터, 사용 중인 커넥터가 발견되지 않으면, 귀하의 세부 정보를 제공하여 저희에게 연락하십시오.
