고성능 파도 안내기 2.92 타입 직급 동축 어댑터 BJ180
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.92 RF 동축 도파관 어댑터 | 연속파 전력: | 2w |
|---|---|---|---|
| 빈도: | (187.5/a)GHz~(285.7/a)GHz | 절연 저항: | ≥5000MΩ |
| 적용: | 의사소통 | 소재: | 금속 |
| 정격 보관 온도 범위 온도: | -55°C~+100°C | 작동 온도 범위: | -65°C~+125°C |
| 강조하다: | 2.92 타입 파도 안내 어댑터,고성능 파도 가이드 어댑터,BJ180 파도 가이드 어댑터 |
||

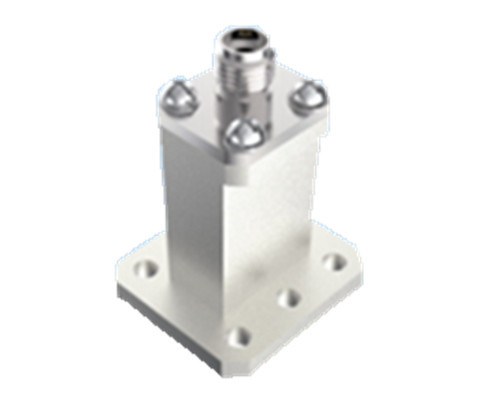

고성능 파도 안내기 2.90 타입 직급 동축 어댑터 BJ180
우리 회사에서 생산하는 우주선용 동축파도 변환기는 직식 공급과 측면 공급로 두 가지 구조 형태로 나뉘어 있습니다.
우주선용 동축파도 변환기는 5.3GHz에서 110GHz의 주파수 범위를 가진 직접 공급 및 측면 공급로 나뉘어 있습니다.
파도 안내기 끝의 직사각형 파도 안내기 포트는 BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900입니다.코아시얼 엔드 인터페이스 인터페이스와 SMA 시리즈, 2.92 시리즈, 2.4 시리즈, 1.85 시리즈 등 각 wavguide 포트 제품은 전체 wavguide 대역폭을 커버합니다.
각 유형의 waveguide 포트 제품은 waveguide의 전체 대역폭을 커버하며 제품은 신뢰할 수있는 구조, 작은 외부 차원, 우수한 전기 성능 및 일관성을 가지고 있습니다.가벼운 무게 (≤20g), 등 다양한 종류의 우주선에서 널리 사용되었습니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 주요 매개 변수 | |||
| 연속파 전력 | 2W | ||
| 주파수 범위 | (187.5/a) GHz~(285.7/a) GHz,a 는 파도 유도 포트의 길게 변한 크기 | ||
| 작동 온도 범위 | -65°C~+125°C | ||
| 단열 저항 | ≥5000MΩ | ||
| 다른 것 | |||
| 접착 두께 | 중앙 접촉에 있는 금층의 두께 ≥1.27μm | ||
| 엽기성 | 희석된 질산 | 가중이 1.316 (온도 25°C±3°C) 의 투명한 용기에 30초 | |
| 농축된 질산산 | 농도는 25°C±3°C,20분 용기에서 분석 순수 68% | ||
| 용량 저장 온도 범위 온도 | -55°C~+100°C | ||

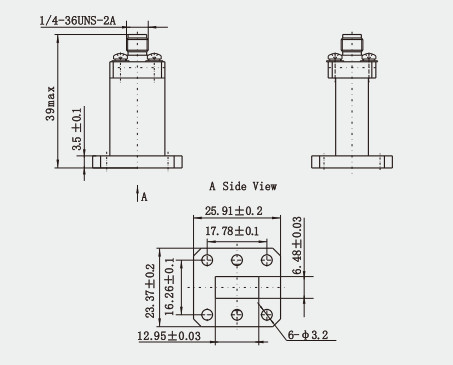

윤곽 그림:(mm)
특징:
1강한 호환성: 파도 가이드 동축 변환기는 반 딱딱한 케이블과 유연한 케이블을 포함하여 많은 유형의 RF 케이블과 호환됩니다.이는 실제 응용 분야에서 더 광범위하게 적용되도록합니다..
2광범위한 응용 분야: 파도 안내 동축 변환기는 안테나 시스템, 마이크로 웨브 통신 시스템, 레이더 시스템,다른 전송 매체 사이의 에너지 변환을 실현하기 위한 시험 장비 및 다른 분야고효율 에너지 변환: 파도 선도 동축 변환기의 설계는 서로 다른 전송 매체에서 전자기 파동 전파 특성의 차이에 기초합니다.그리고 합리적인 구조 설계와 매개 변수 선택을 통해 파도 선도와 동축 선 사이의 고 효율 에너지 변환을 실현합니다..
적용:
1위성 통신: 웨브 가이드 동축 변환기 는 위성 통신 분야에서도 적용 됩니다.특히 지상 스테이션의 동축 선과 위성의 파도 안내 시스템을 상호 연결해야 할 때.
2무선 통신 및 산업용 마이크로 웨이브: 무선 통신 및 산업용 마이크로 웨이브 애플리케이션에서,파도 선도 동축 변환기는 효율적인 신호 전송 및 유통을 위해 다른 RF 구성 요소를 연결하는 데 사용됩니다..
3시험 및 측정 시스템: RF 마이크로파 필드에서 시험 및 측정 시스템에서,파도 안내 동축 변환기는 측정 결과의 정확성을 보장하기 위해 시험 기기를 시험 대상 장치에 연결하는 데 사용됩니다..
제품 카탈로그
1.85 시리즈
2.4시리즈
2.92시리즈
SMA시리즈
SMP 시리즈
SMPM 시리즈
유리 단열제품
코아시얼 웨이브 가이드 어댑터
참고:
우리는 10,000종이 넘는SMA 커넥터, 사용 중인 커넥터가 발견되지 않으면, 귀하의 세부 정보를 제공하여 저희에게 연락하십시오.
