WR42 18-26.5GHz 웨이브가이드에서 2.92mm 직각 코아시얼 어댑터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.92 RF 동축 도파관 어댑터 | 연속파 전력: | 2w |
|---|---|---|---|
| 절연 저항: | ≥5000MΩ | 주파수 범위: | 18-26.5 기가헤르츠 |
| 로스 준수: | 그래요 | 애플리케이션: | 항공 우주 |
| 도파관 사이즈: | WR-42 | 전압 정재파비: | ≤1.25 |
| 삽입 손실: | ≤0.25dB | 무게: | ≤18g |
| 강조하다: | BJ220 파도 가이드 어댑터,고성능 파도 가이드 어댑터,2.92mm 웨이브 가이드 어댑터 |
||

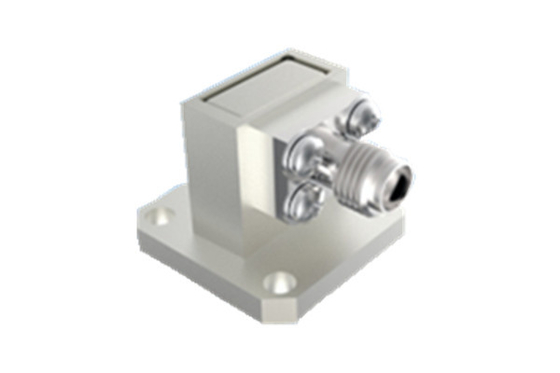

WR42 18-26.5GHz 웨이브 가이드에서 2.92mm 직각 동축 어댑터 우주선
엘리트 일렉트로닉이 생산하는 우주선용 동축파도함 어댑터는 5.3GHz에서 110GHz의 주파수 범위를 가진 끝 발사 및 직각 유형으로 두 가지 구조 형태로 나뉘어 있습니다.
파도 안내기 끝의 직사각형 파도 안내기 포트는 WR137 ((BJ70), WR112 ((BJ84), WR90 ((BJ100), WR75 ((BJ120), WR62 ((BJ140), WR51 ((BJ180), WR42 ((BJ220), WR34 ((BJ260), WR28 ((BJ320), WR22 ((BJ400), WR18 ((BJ500),WR14 ((BJ620), WR12(BJ740), WR10(BJ900
동축 끝 인터페이스 인터페이스와 SMA 시리즈, 2.92 시리즈, 2.4 시리즈, 1.85 시리즈, 등 각 wavguide 포트 제품은 전체 wavguide 대역폭을 커버,그리고 제품들은 신뢰할 수 있는 구조를 가지고 있습니다., 작은 외부 차원, 우수한 전기 성능과 일관성, 가벼운 무게 (≤20g) 등 다양한 유형의 우주선에서 널리 사용되었습니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 주요 매개 변수 | |||
| 연속파 전력 | 2W | ||
| 주파수 범위 | (187.5/a) GHz~(285.7/a) GHz,a 는 파도 유도 포트의 길게 변한 크기 | ||
| 작동 온도 범위 | -65°C~+125°C | ||
| 단열 저항 | ≥5000MΩ | ||
| 다른 것 | |||
| 접착 두께 | 중앙 접촉에 있는 금층의 두께 ≥1.27μm | ||
| 엽기성 | 희석된 질산 | 가중이 1.316 (온도 25°C±3°C) 의 투명한 용기에 30초 | |
| 농축된 질산산 | 농도는 25°C±3°C,20분 용기에서 분석 순수 68% | ||
| 용량 저장 온도 범위 온도 | -55°C~+100°C | ||

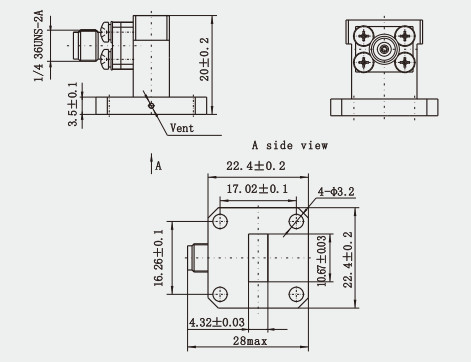

윤곽 그림:(mm)
특징:
- 넓은 대역폭:2.92 와이브가이드 코아시얼 어댑터는 다양한 주파수를 지원하므로 다양한 마이크로 웨브 및 밀리미터 웨브 애플리케이션에 적응 할 수 있습니다.
- 낮은 삽입 손실:이러한 파도 안내자에서 동맥 어댑터는 신호 전송 경로를 최적화하고 에너지 손실을 줄이기 위해 설계되었으며 이는 삽입 손실을 줄이고 전체 시스템 효율성을 향상시킵니다.
- 낮은 VSWR:VSWR (상태파 비율) 는 신호 반사 정도의 중요한 척도입니다. 2.92 동축 어댑터에 대한 파도 선도에는 상대적으로 작은 VSWR가 있습니다.작동 주파수 대역에서 반사력이 낮다는 것을 나타내는, 그리고 과도한 간섭이나 왜곡을 도입하지 않고 하나의 전송 라인 유형에서 다른 신호를 효율적으로 변환 할 수 있습니다.
- 콤팩트:비교적 작은 크기의 2.92mm 동축 커넥터는 항공우주 및 휴대용 통신 장비와 같은 공간 제한 애플리케이션에서 유용하게 사용됩니다.
적용:
- 위성 통신:위성 통신 시스템에서, 2.92 파도 유도 동축 어댑터는 지구 스테이션으로부터의 동축 신호를 파도 유도선으로 전송할 수 있는 신호로 변환하여 위성과의 효율적인 통신을 위해 사용됩니다..
- 레이더 시스템:레이더 시스템에서는이 파도 선도자에서 동축 어댑터는 레이더 송신기와 수신기의 동축 포트를 안테나 시스템의 파도 선도자 포트에 연결하여 레이더 신호의 효율적인 전송을 보장하는 데 사용됩니다..
- 무선 통신:무선 통신 기지 스테이션에서, 2.92 파도 유도 동축 어댑터는 외부 안테나 파도 유도 시스템에 적합한 전송 신호로 기지 스테이션 내부의 동축 신호를 변환하는 데 사용됩니다..
파도 안내 표준의 십자 참조
| 중국 표준 | 국제 표준 | 주파수 범위 (GHz) |
| BJ70 | WR137 | 5.38~8.17 |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 90.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 170.6~26.7 |
| BJ260 | WR34 | 210.7~33.0 |
| BJ320 | WR28 | 260.3~40.0 |
| BJ400 | WR22 | 320.9~50.1 |
| BJ500 | WR18 | 390.2~59.6 |
| BJ620 | WR14 | 490.8~75.8 |
| BJ740 | WR12 | 600.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
