TNC 여성 니켈 접착 표면 RF 코아시얼 커넥터 MF147A/MF147B 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 배스 |
| 설계 표준: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | TNC 암 RF 동축 커넥터,MF147B RF 코아시얼 커넥터,니켈 접착 된 표면 RF 동축 연결 장치 |
||

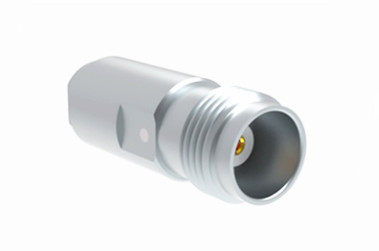

TNC 여성 니켈 접착 표면 RF 코아시얼 커넥터 MF147A/MF147B 케이블
TNC 시리즈 제품은 BNC 커넥터의 스레드 변형이며, 나사 스레드 결합 메커니즘으로 특징입니다. TNC RF 커넥터는 컴팩트하고 스레드,그리고 물 막아주는 단위, 일관된 50오hm의 임피던스를 유지, DC에서 11 GHz 주파수 범위 내에서 작동합니다. TNC 커넥터의 두 가지 변형이 있습니다. 표준 및 역극성.이러한 비용 효율적인 커넥터는 일반적으로 다이 주름 및 폼 구성 요소를 통합그 성능은 산업용 제품이나 고성능 제품과 일치하지 않을 수 있지만 광범위한 상업용 용도에 적합합니다.TNC 커넥터는 안테나 커넥션에 널리 사용되며 항공 전자 분야에서 다양한 응용 프로그램을 가지고 있습니다., 통신 및 일반 산업 부문
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |
환경 사양:
| 작동 온도 | -30~+70°C |
| IP 등급 (짝) | IP64 |

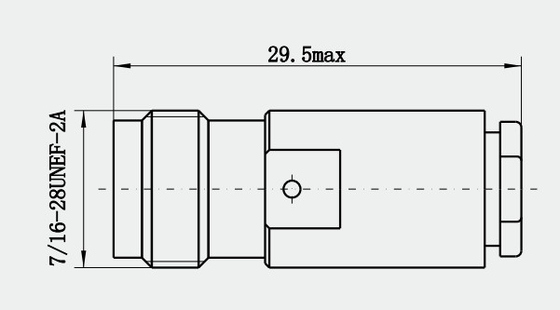

상세 한 그림
특징:
1낮은 삽입 손실: 신호가 통과함에 따라 신호 약화를 거의 도입하지 않으며 일반적으로 고주파 응용 프로그램에서 삽입 손실은 낮습니다.신호 전송의 정확성과 정밀도에 최소한의 영향을 미치며.
2높은 반환 손실: 높은 반환 손실 (반사 손실) 으로 신호 반사를 효과적으로 방지하고 신호 간섭 및 왜곡을 줄일 수 있습니다.그리고 신호 전송의 안정성과 일관성을 보장합니다..
3좋은 임피던스 매칭: 일반적인 임피던스는 50Ω이며 대부분의 RF 시스템과 호환되며 신호 전송의 일관성을 보장합니다.
적용:
1무선 기지국: 무선 신호의 효율적인 전송을 보장하기 위해 기지국 장비와 안테나를 연결하는 데 사용됩니다. 예를 들어 5G 기지국 건설에서TNC 커넥터는 기지 스테이션 장비와 안테나 사이의 RF 동축 케이블 연결의 안정성을 보장 할 수 있습니다., 무선 신호가 정확하고 빠르게 전송되고 수신될 수 있도록.
2네트워크 장비: 라우터 및 스위치와 같은 네트워크 장비의 무선 통신 부분을 포함하는 연결은 데이터 전송 및 교환을 실현하기 위해 TNC 커넥터를 사용할 수 있습니다.
참고:
우리는 TNC 커넥터의 10,000 종류가 있습니다. 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.
