TNC 여성 4홀 플랜지 마운트 긴 마이크로 스트립 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 배스 |
| 설계 표준: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | TNC 여성 RF 커넥터,긴 마이크로 스트립 RF 커넥터,4홀 플랜지 마운트 RF 커넥터 |
||

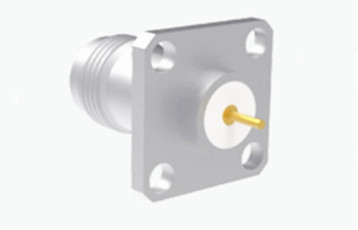

TNC 여성 4홀 플랜지 마운트 긴 마이크로 스트립 RF 커넥터
TNC 시리즈 제품은 BNC 커넥터의 가닥형 변종으로, 안전한 결합을 위해 나사 가닥으로 설계되었습니다.방수 단위는 일정한 50 오흐마의 임피던스를 가지고 있으며 DC-11 GHz 주파수 범위 내에서 작동합니다.두 가지 주요 유형의 TNC 커넥터가 있습니다. 표준 및 역극성. 일반적으로 다이 캐스트 및 형성 된 부품으로 구성됩니다.이 저렴한 커넥터는 다양한 상업용 용도로 이상적입니다.그 성능은 산업용 또는 고성능 제품과 일치하지 않을 수 있지만 안테나 연결에 널리 사용되며 항공 전자, 통신,그리고 일반 산업 시장.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
전기 특성 | ||||
임페던스 | 50Ω | |||
주파수 범위 | DC~4GHz | |||
가등전압 | 2500VRMS (최대 해수면) | |||
다이엘렉트릭스 전압 저항 | 750VRMS (해수면 최대) | |||
단열 저항 | ≥2000MΩ | |||
접촉 저항 | 외부 선도자 | ≤6mΩ | ||
중앙 지휘자 | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |
환경 사양:
| 작동 온도 | -30~+70°C |
| IP 등급 (짝) | IP64 |

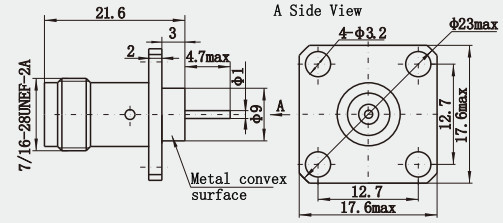

상세 한 그림
특징:
1소형화 및 가벼운 무게: 마이크로 스트립 TNC 커넥터는 일반적으로 작고 무게가 가볍습니다.공간 제한 장비 또는 회로에서 쉽게 사용할 수 있도록, 현대 통신 장비, 항공 우주 분야에서 전자 장비 등
다층 구조: 일반적으로 전도층, 변압층 및 단열층을 포함한 여러 층의 재료로 구성됩니다. 전도층은 신호를 전송하는 데 사용됩니다.다이렉트릭 층은 지원 및 단열의 역할을 합니다., 단열층은 내부 구조를 보호하고 신호 누출을 방지합니다.
2금 손가락 연결: 일부 마이크로 스트립 TNC 커넥터는 좋은 전기 성능과 기계적 안정성을 가지고 신뢰성있는 신호 전송을 보장하는 금 손가락 연결을 사용합니다.그리고 다른 마이크로 스트립 회로 또는 부품과의 연결을 용이하게합니다..
적용:
1.항공기 시스템: 비행기의 항공기 시스템에서 TNC 커넥터는 비행 제어 시스템, 탐사 시스템, 통신 시스템 및 기타 주요 장비를 연결하는 데 사용할 수 있습니다.비행 데이터 전송과 각종 시스템 간의 통신이 정상적으로 이루어지는 것을 확인하기 위해, 비행 안전 보장.
2응용 범위: 전파 동축 케이블을 연결하는 라디오 장비 및 기기에 널리 사용됩니다. 특히 진동 조건에서 이동 통신 장비에 적합합니다.예를 들어 휴대 전화 기지 스테이션 안테나 연결, 무선 통신 장비, 내부 연결.
참고:
우리는 TNC 커넥터의 10,000 종류가 있습니다. 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.
