니켈 접착 된 TNC 여성에서 여성 4 구멍 플랜지 RF 동축 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 금속 |
| 설계 표준: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | 4홀 플랜지 RF 코아시얼 커넥터,니켈은 고주파 동축 커넥터를 도금처리했습니다 |
||

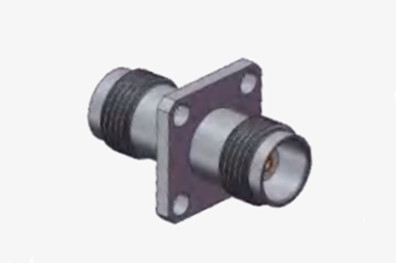

니켈 접착 된 TNC 여성에서 여성 4 구멍 플랜지 RF 동축 커넥터
TNC 시리즈 제품은 BNC 커넥터의 스레드 변형이며, 나사 스레드 결합 메커니즘으로 구별됩니다. 이 컴팩트, 스레드,그리고 방수 단위들은 일관된 50오흐마의 임피던스를 유지하도록 설계되어 있으며 DC에서 11GHz의 주파수 범위 내에서 작동합니다. TNC 커넥터의 두 가지 변형이 있습니다: 표준 및 역극성. 이러한 비용 효율적인 커넥터는 일반적으로 다이 캐스트 및 형성 된 구성 요소를 갖추고 있습니다.그 성능은 산업용 제품이나 고성능 제품과 일치하지 않을 수 있지만, 그들은 광범위한 상업적 응용 분야에 적합합니다. TNC 커넥터는 안테나 연결에 널리 사용됩니다.그리고 다양한 산업 부문.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |
환경 사양:
| 작동 온도 | -30~+70°C |
| IP 등급 (짝) | IP64 |

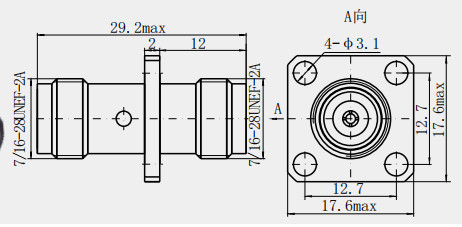

상세 한 그림
특징:
전기 성능
1넓은 주파수 범위: 최대 11GHz까지의 주파수를 견딜 수 있으며 일부 정밀 설계는 18GHz까지 적용 될 수 있습니다.다양한 고주파 응용 시나리오의 요구를 충족시킬 수 있습니다..
2좋은 임피던스 매칭: 신호 전송의 안정성과 성능을 보장하기 위해 50Ω의 일반적인 임피던스가 필수적입니다.신호 반사와 왜곡을 줄이고 신호 전송의 정확성을 보장합니다..
3낮은 삽입 손실: 낮은 삽입 손실은 커넥터를 통과하는 신호가 소량의 신호 약화만을 도입한다는 것을 의미합니다.신호 전송의 정확성과 정밀도에 영향을 미치지 않는, 특히 고주파 응용 프로그램에서.
적용:
통신 분야
1무선 통신 기지국: 이동 통신 기지국에서는 TNC 어댑터를 사용하여 안테나, 필터, 전력 증폭기 등 다양한 RF 구성 요소를 연결합니다.좋은 전기 성능과 기계적 내구성 때문에, 그것은 고주파 신호의 안정적인 전송을 보장하고 신호 손실과 간섭을 줄이고 기지 스테이션의 통신 품질과 커버리지를 향상시킬 수 있습니다. 예를 들어,기지 스테이션의 안테나 인터페이스는 효과적인 신호 전송 및 수신을 보장하기 위해 피더 케이블에 적응됩니다..
2마이크로파 통신 시스템: 마이크로파 통신에서,TNC 어댑터는 파도 선도 및 동축 케이블과 같은 다른 전송 구성 요소를 연결하여 마이크로 웨브 신호의 전송 및 유통을 실현하는 데 사용할 수 있습니다.고 정밀 스레드 연결 구조는 높은 주파수 하에서 좋은 접촉을 보장하고 VSWR를 줄이고 마이크로 웨브 신호의 전송 효율을 향상시킬 수 있습니다.일반적으로 마이크로 웨브 릴레이 스테이션에서 사용되는, 위성 통신 지상 스테이션 및 기타 장비.
3케이블 TV 시스템: 케이블 TV 네트워크 신호 배급자, 지점 및 기타 장비, 종종 TNC 어댑터를 사용하여 동축 케이블을 연결, TV 신호 배포 다양한 사용자 단말기.TNC 어댑터 방수, 먼지 방지 성능과 안정적인 전기 성능, 야외 및 실내 및 다른 복잡한 환경 조건에 적응 할 수 있습니다.케이블 TV 신호 전송의 높은 품질을 보장.
참고:
우리는 TNC 커넥터의 10,000 종류가 있습니다. 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.
