고성능 BMA 여성 2홀 플랜지 구리 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| 강조하다: | 놋쇠 고주파 동축 커넥터 |
||

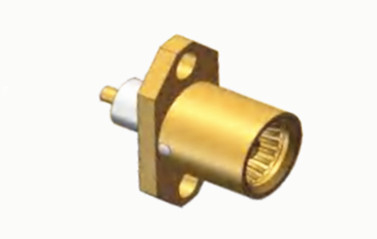

고성능 BMA 여성 2홀 플랜지 구리 RF 코아시얼 커넥터
IEC1169-33 표준에 부합하는 BMA 시리즈 커넥터는 독특한 스프링 셰이트 구성으로 특징입니다.이 설계 특징은 신뢰할 수 있는 연결과 예외적인 기계 및 전기 성능을 보장합니다.이 커넥터는 축적 및 방사성 부동의 장점을 제공하며, 최소한의 공간을 차지하고, 가벼운 구조를 가지고 있으며, 차시와 캐비닛과 함께 블라인드 매트 응용 프로그램에 적합합니다.그들은 종종 체시와 캐비닛을 조립하기 위해 모듈 연결에 사용됩니다..
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50 오프 | |
| 주파수 범위 | DC~4GHz | |
| 가등전압 | 500 VRMS (해수면 최대) | |
| 다이엘렉트릭스 전압 저항 | 1500 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
제품 세부 사항:
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0.58N 최대 |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -45 ~ +155도C |
| IP 등급 (짝) | IP67 |
특징:
1단열 저항: 높은 단열 저항, 일반적으로 5000MΩ 이상, 신호 전송의 안정성과 신뢰성을 보장합니다.
2전압 VSWR: 전압 VSWR는 상대적으로 낮으며 일반적으로 1보다 작습니다.3, 이는 신호 반사를 효과적으로 줄이고 신호 전송 효율을 향상시킬 수 있습니다.
3전압 저항: 500V 등과 같은 특정 전압 저항 용량으로 다양한 응용 시나리오의 전압 요구 사항을 충족합니다.
4. 연결 방법: 일반적인 용접 유형, 스냅 유형 등. 용접 연결은 단단하고 신뢰할 수 있으며 장기 사용에 적합합니다. 스냅 유형은 빠른 플러그 및 해제에 적합합니다.현장의 빈번한 연결 및 분리에 적합합니다..
5내구성: 긴 기계적 수명, 일반적으로 최소 500 배의 삽입 및 제거 수를 견딜 수 있습니다. 일부 고품질 제품은 더 내구적입니다.
6콤팩트 크기: BMA 커넥터는 좁은 공간의 장비에 적합한 소형 푸시 인 커넥터입니다.
적용:
1항공우주 분야: 항공기 및 위성과 같은 항공우주 장비에서 데이터 전송 및 통신을 실현하기 위해 다양한 전자 장비 및 케이블을 연결하는 데 사용됩니다.가혹한 환경에서도 작동할 수 있습니다., 높은 온도, 낮은 온도, 강한 방사선 등과 같이, 가벼운 무게, 작은 부피, 높은 신뢰성의 장점을 가지고,항공우주 차량의 무게와 부피를 줄이고 성능과 효율성을 향상시키는 데 도움이 됩니다..
2시험 및 측정 도구: 일반적으로 벡터 네트워크 분석기, 스펙트럼 분석기, 신호 생성기 등 테스트 중인 시험 도구와 장비를 연결하는 데 사용됩니다.이러한 시험 및 측정 장비에서, BMA 여성 마이크로 스트립 커넥터는 테스트 결과의 정확성과 신뢰성을 보장하기 위해 정확한 신호 연결을 제공할 수 있습니다.
3다른 분야: 또한 일부 소형 전자 장치 및 마이크로 웨브 구성 요소에서 광범위한 응용 분야를 가지고 있습니다. 예를 들어 마이크로 웨브 증폭기, 믹서,필터 및 기타 마이크로 웨이브 장치, 그들은 마이크로파 신호의 처리 및 전송을 실현하기 위해 다른 회로 모듈을 연결하는 데 사용됩니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
