고성능 BMA 청동 여성 마이크로 스트립 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| 강조하다: | 우수한 연결성 RF 코아시얼 커넥터,고성능 RF 코아시얼 커넥터,BMA Brass RF 코아시얼 커넥터 |
||

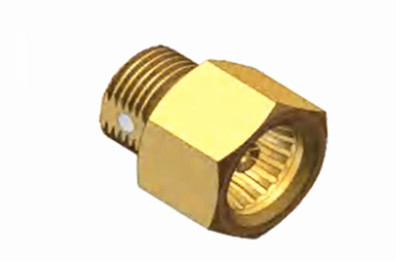

고성능 BMA 청동 여성 마이크로 스트립 RF 코아시얼 커넥터
BMA 시리즈는 복잡한 블라인드 매트 커넥터를 대표합니다. 엄격한 IEC1169-33 표준을 준수하여 신중하게 설계 및 제조됩니다. 혁신적인 스프링 플레이트 디자인을 자랑합니다.,이 커넥터는 안정적인 접촉 신뢰성을 보장하고 뛰어난 전기 성능을 보여줍니다. 주요 이점은 축적 및 방사성 떠기 능력입니다.짝짓기 지점 사이의 공간 요구 사항을 최소화하고 가벼운 구조, 그들은 체시 캐비닛 응용 프로그램에 원활한 통합을 위해 이상적입니다.
차시 캐비닛 모듈에서 널리 채택 된 BMA 커넥터는 국제적인 대응과 교환성을 제공하여 신속한 참여 및 탈퇴를 용이하게합니다.그들은 라디오 장비 및 정교 한 기기 내 의 동축 케이블 을 안전하게 연결 하는 데 탁월 합니다, 따라서 고주파 통신 설정의 운영 효율성과 다재다능성을 향상시킵니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50오름 | |
| 주파수 범위 | DC~18GHz | |
| 가등전압 | 250 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 1000 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤ 2mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |

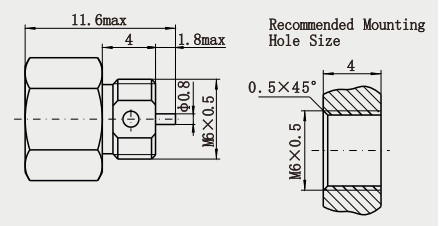

제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -55~+155도C |
| IP 등급 (짝) | IP64 |
특징:
1작은 크기: BMA 커넥터는 SMA 시리즈의 푸시 인 형태인 초 컴팩트 디자인으로, 상대적으로 작은 크기가 공간을 제한하는 애플리케이션에 사용하기에 적합합니다.
2. 신뢰할 수 있는 접촉: BMA 커넥터는 맹목 슬라이드 연결을 가지고 있습니다, 완전히 정렬되지 않은 경우 또한 결합을 달성하기 위해 잭에 플러그의 압력을 통해 누를 수 있습니다.그리고 더 나아가 독특한 구조적 디자인을 통해 신뢰할 수 있는 연결을 달성.
3우수한 기계 및 전기 성능: BMA 커넥터는 내부 및 외부 전도기 사이의 낮은 접촉 저항, 높은 단열 저항 및 낮은 VSWR,신호 전송의 안정성과 신뢰성을 보장할 수 있는.
적용:
1통신 분야:
기지국 건설에 있어서그것은 신호의 전송 및 수신을 실현하고 통신 네트워크의 안정적인 운영을 보장하기 위해 다양한 RF 장비 및 안테나 시스템을 연결하는 데 사용됩니다.예를 들어, 5G 베이스 스테이션에서는 BMA 커넥터를 사용하여 다양한 모듈과 구성 요소를 연결하여 고 주파수 및 고속 데이터 전송 요구 사항을 충족시킬 수 있습니다.
휴대 전화, 워키 토키 등과 같은 무선 통신 장비의 내부 연결에 적합합니다.그것은 제한된 공간에서 신뢰할 수있는 RF 신호 연결을 실현하고 장비의 정상적인 통신 기능을 보장 할 수 있습니다.
2레이더 시스템:
단계적 배열 레이더 시스템에서 BMA 커넥터는 안테나 배열, 송신/ 수신 모듈, 신호 처리 회로 등 레이더의 다양한 구성 요소를 연결하는 데 사용할 수 있습니다.레이더 시스템의 높은 성능과 신뢰성을 보장하기 위해블라인드 플러그와 슬라이드 인 연결 방식은 복잡한 레이더 구조에서 빠르고 정확한 연결 작업을 촉진합니다.
레이더 시스템의 모듈화된 연결은 레이더 유지 보수와 업그레이드를 촉진하고 레이더 시스템의 유연성과 확장성을 향상시킵니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
