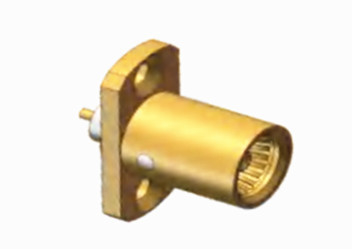

미크로 스트립 애플리케이션을 위한 청동 접촉 BMA 방수 여성 직선 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| 강조하다: | 마이크로 스트립 애플리케이션 RF 코아시얼 커넥터,방수 여성 직선 RF 코아시얼 커넥터,청동 접촉 RF 동축 연결 장치 |
||
BMA 방수 여성 청동 직선 RF 코아시얼 커넥터 마이크로 스트립
BMA 시리즈 커넥터는 IEC1169-33 표준을 준수하는 블라인드 매트 범주에 속합니다.안정적인 접촉과 우수한 기계 및 전기적 특성을 보장합니다.축적 및 방사성 떠, 컴팩트 크기, 가벼운 구성과 같은 장점으로, 그들은 차시 및 캐비닛 내의 블라인드 매트 응용 프로그램에서 우수합니다.이 커넥터는 종종 체시와 캐비닛 조립 중에 모듈 연결에 사용됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50 오프 | |
| 주파수 범위 | DC~4GHz | |
| 가등전압 | 500 VRMS (해수면 최대) | |
| 다이엘렉트릭스 전압 저항 | 1500 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |

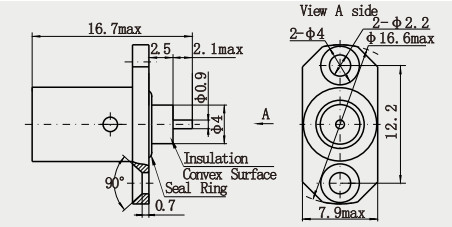

제품 세부 사항:
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0.58N 최대 |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -45 ~ +155도C |
| IP 등급 (짝) | IP67 |
특징:
1우수한 기계 및 전기 성능: BMA 커넥터는 내부 및 외부 전도기 사이의 낮은 접촉 저항, 높은 단열 저항 및 낮은 VSWR,신호 전송의 안정성과 신뢰성을 보장할 수 있는.
2광범위한 응용 분야: BMA 커넥터는 고속 고밀도 패널 및 백플레인과 같은 모듈화된 전체 제품의 다양한 상호 연결에 널리 사용됩니다.고속 디지털 신호 시스템, 단계적 배열 레이더 시스템, RF 배그라인 및 배그라인 집합체 등
적용:
항공기의 통신, 탐사, 레이더 및 기타 시스템에서 중요한 역할을 합니다.비행 중에 정보 전송 및 통신 연결을 보장하기 위해 탑재 전자 장비 및 안테나를 연결하는 것작은 크기, 가벼운 무게 및 뛰어난 성능으로 인해 항공 우주 분야에서 커넥터에 대한 엄격한 요구 사항을 충족시킬 수 있습니다.
위성 통신에서BMA 커넥터는 위성에서의 통신 장비와 지상 제어 스테이션의 장비를 연결하는 데 사용할 수 있습니다. 위성과 지상 사이의 안정적인 통신을 보장하기 위해.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
