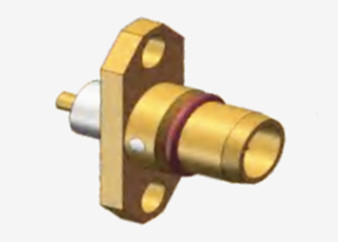

BMA PCB 마운트용 남성 2홀 플랜지 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| 강조하다: | BMA RF 코아시얼 커넥터,PCB 마운트 RF 코아시얼 커넥터 |
||
BMA PCB 마운트용 남성 2홀 플랜지 RF 코아시얼 커넥터
BMA 시리즈 커넥터는 IEC1169-33 표준에 부합하며 독특한 스프링 플라크 디자인으로 특징입니다.신뢰성 있는 접촉과 뛰어난 기계 및 전기 성능을 보장합니다.이 커넥터는 축적 및 방사성 부동 기능의 장점을 결합하고, 단위당 최소한의 공간을 필요로하며, 가벼운 구조를 갖추고 있습니다.그들은 체시와 캐비닛을 포함하는 블라인드 매트 애플리케이션에 이상적으로 적합합니다, 일반적으로 차시 및 캐비닛 조립 중에 모듈 연결에 사용됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50 오프 | |
| 주파수 범위 | DC~4GHz | |
| 가등전압 | 500 VRMS (해수면 최대) | |
| 다이엘렉트릭스 전압 저항 | 1500 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |

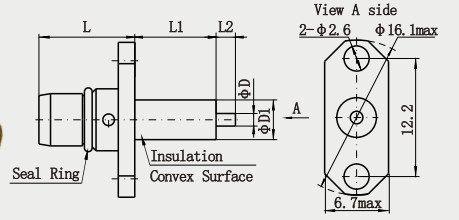

제품 세부 사항:
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0.58N 최대 |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -45 ~ +155도C |
| IP 등급 (짝) | IP67 |
특징:
1합리적인 구조 설계: 구조적으로 그것은 SMA 시리즈의 푸시 인 형태이며 인터페이스 인터페이스는 공기 인터페이스를 채택합니다.이 디자인은 커넥터의 부피와 무게를 줄이는 데 도움이됩니다.,좋은 전기 성능을 유지하면서
2높은 신뢰성: 높은 기계적 수명, 일반적으로 최대 500 배 또는 더 많은, 장기 사용에 대한 안정성과 신뢰성을 보장 할 수 있습니다.
3광범위한 응용 분야: 다양한 마이크로 웨브 회로 연결에 적합, 특히 체시, 캐비닛, 블라인드 삽입 및 닫기,레이더 및 다른 완전한 시스템의 모듈성을 촉진하는, 국내외에서 널리 사용되었습니다.
적용:
1시험 및 측정 도구: 스펙트럼 분석기, 네트워크 분석기, 신호 생성기 등과 같은 RF 테스트 도구에서,테스트 중인 장치와 시험 기기 사이의 RF 신호 전송을 연결하는 데 사용됩니다..정확한 전기 성능과 안정적인 연결 특성은 테스트 결과의 정확성과 신뢰성을 보장하고 테스트와 측정의 효율성과 정확성을 향상시키는 데 도움이 될 수 있습니다..
2사물인터넷 장치: 사물인터넷의 발전에 따라 많은 수의 센서와 무선 통신 모듈이 네트워크에 연결되어야 합니다.BMA 마이크로 스트립 RF 동축 커넥터는 IoT 장치의 RF 모듈을 메인보드에 연결하는 데 사용할 수 있습니다., 무선 통신과 장치 간의 데이터 전송을 실현하고 IoT 애플리케이션에 대한 신뢰할 수있는 연결 솔루션을 제공합니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
