PCB용 고성능 SBMA 여성 플랜지 마운트 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| 강조하다: | PCB RF 커넥터,SBMA 여성 플랜지 마운트 RF 커넥터,고성능 RF 커넥터 |
||

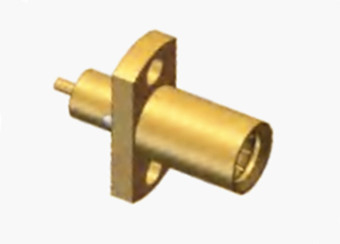

PCB용 고성능 SBMA 여성 플랜지 마운트 RF 커넥터
SBMA 시리즈는 블라인드 매트 기능으로 유명한 BMA 시리즈 동축 커넥터의 축소 된 변종을 구성합니다. 이러한 커넥터는 향상된 대역폭을 제공하며 최소한의 공간을 차지합니다.,마이크로파 장치의 소형화와 모듈화 요구에 완벽하게 맞추어
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50오름 | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 500 VRMS (해수면 최대) | |
| 단열 저항 | ≥2000MOhm | |
| 접촉 저항 | 외부 선도자 | <=2mOhm |
| 중앙 지휘자 | <=6mOhm | |
| VSMR | ≤1.25 | |
| 삽입 손실 | ≤0.30dB | |

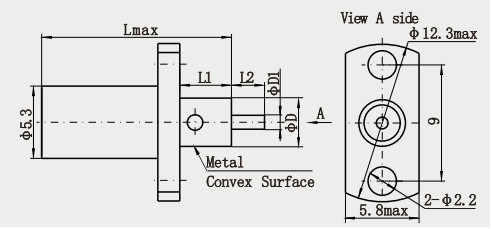

제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -65~+165도C |
| IP 등급 (짝) | IP64 |
특징:
1. 맹목적 짝짓기 기능:
이것은 일종의 블라인드 짝짓기 연결 장치로, 체시와 캐비닛의 블라인드 짝짓기에 적합하며, 정확한 정렬 없이 빠르게 연결하고 분리할 수 있습니다.라더 및 기타 완전한 시스템의 소형 모듈화 및 빠른 조립을 촉진합니다., 그리고 조립 효율을 향상시킵니다.
2높은 표준화 수준:
표준 생산, 제품 크기, 성능 및 기타 명확한 표준에 따라각기 다른 제조업체에서 생산한 SBMA 커넥터의 호환성과 교환성을 보장하기 위해.
적용:
항공우주 분야:
항공기의 항공기 시스템에는 통신 시스템, 항법 시스템, 레이더 시스템 등과 같은 다양한 전자 장치를 연결하기 위해 많은 수의 RF 커넥터의 사용이 필요합니다.소형화, 가볍고 고성능SBMA 커넥터는 항공우주 분야에서 커넥터에 대한 엄격한 요구 사항을 충족하고 항공기의 전자 장치에 대한 신뢰할 수있는 연결을 제공합니다..
우주선에서는 우주선의 다양한 부분의 전자 장비를 연결하는 데도 사용될 수 있으며 우주 환경에서 신호 전송과 장비의 정상적인 작동을 보장합니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
