SBMA 여성 플랜지 직선 RF 코아시얼 커넥터 마이크로 스트립 및 니켈 / 금 접착
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| 강조하다: | SBMA RF 코아시얼 커넥터,니켈 접착 RF 코아시얼 커넥터,마이크로 스트립 RF 코아시얼 커넥터 |
||

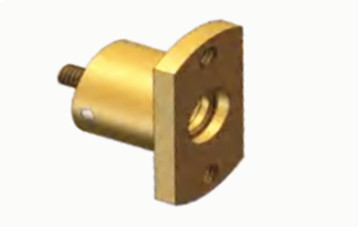

SBMA 여성 플랜지 청동 직선 RF 코아시얼 커넥터
BMA 시리즈 동축 커넥터의 소형 버전으로서 SBMA 시리즈는 또한 블라인드 매트 기능을 자랑합니다. 유리한 대역폭과 컴팩트 크기로그것은 마이크로 웨이브 장치 소형화 및 모듈화 요구 사항을 충족.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50오름 | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 500 VRMS (해수면 최대) | |
| 단열 저항 | ≥2000MOhm | |
| 접촉 저항 | 외부 선도자 | <=2mOhm |
| 중앙 지휘자 | <=6mOhm | |
| VSMR | ≤1.25 | |
| 삽입 손실 | ≤0.30dB | |

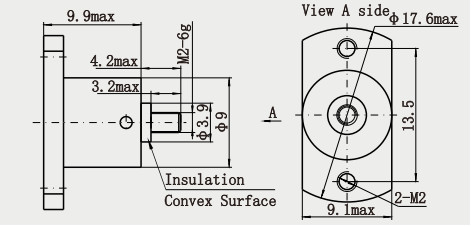

제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -65~+165도C |
| IP 등급 (짝) | IP64 |
특징:
1높은 신뢰성:
긴 기계적 수명, 일반적으로 최대 500 배 이상, 커넥터 교체의 빈도를 줄이고 유지 보수 비용을 줄입니다. 합리적인 구조 설계,예를 들어, 떠있는 구조를 사용하는 것 처럼, 두 단계의 떠있는 핏의 안내 수갑과 접촉 머리 등, 연결의 안정성과 신뢰성을 보장하지만 또한 쉽게 설치 및 유지.
2높은 표준화 수준:
표준 생산, 제품 크기, 성능 및 기타 명확한 표준에 따라각기 다른 제조업체에서 생산한 SBMA 커넥터의 호환성과 교환성을 보장하기 위해.
적용:
다른 분야:
의료 장비에서, 예를 들어 자기 공명 영상 (MRI) 장비, 의료 RF 치료 장비 등, 또한 관련 전자 장비를 연결하기 위해 RF 커넥터를 사용해야합니다.SBMA 커넥터는 신호 전송에 대한 의료 장비의 특수 요구 사항을 충족시킬 수 있습니다.소형화 특성 또한 의료 장비의 소형화 및 휴대용 설계에 도움이 됩니다.
산업 자동화 분야에서 일부 산업 제어 장비, 센서 등은 RF 기술을 사용할 수 있습니다.SBMA 커넥터는 무선 데이터 전송 및 원격 제어 달성을 위해 이러한 장치 간의 연결을 위해 사용될 수 있습니다..
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
