SBMA 헤르메틱 밀폐 PCB 보드에 대한 여성 2 홀 플랜지 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| 강조하다: | 2홀 플랜지 RF 코아시얼 커넥터,PCB 보드 고주파 동축 커넥터,SBMA 헤르메틱 시일 RF 코아시얼 커넥터 |
||

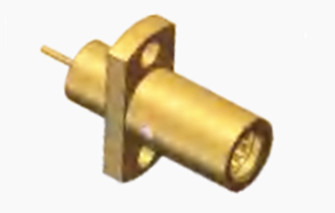

SBMA 헤르메틱 봉인 여성 2 구멍 플랜지 RF 코아시얼 PCB 보드
SBMA 시리즈는 BMA 시리즈 동축 커넥터의 압축된 반복을 나타냅니다. 또한 블라인드 매트 기능을 갖추고 있습니다. 이의 장점은 높은 대역폭과 최소한의 공간 점유,마이크로 웨이브 장치 소형화 및 모듈화 요구 사항을 효과적으로 충족시키는.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50오름 | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 500 VRMS (해수면 최대) | |
| 단열 저항 | ≥2000MOhm | |
| 접촉 저항 | 외부 선도자 | <=2mOhm |
| 중앙 지휘자 | <=6mOhm | |
| VSMR | ≤1.25 | |
| 삽입 손실 | ≤0.30dB | |

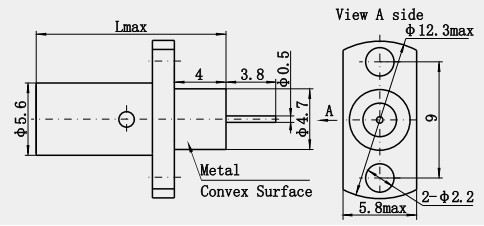

제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -65~+165도C |
| IP 등급 (짝) | IP64 |
특징:
1소형화:
BMA 제품을 기반으로 개발되었으며, 엄격한 공간 요구 사항이있는 애플리케이션을 위해 더 높은 설치 밀도를 가진 BMA의 소형 버전입니다.
2높은 표준화 수준:
표준 생산, 제품 크기, 성능 및 기타 명확한 표준에 따라각기 다른 제조업체에서 생산한 SBMA 커넥터의 호환성과 교환성을 보장하기 위해.
적용:
시험 및 측정 장비:
스펙트럼 분석기, 네트워크 분석기, 신호 생성기 등과 같은 전자 시험 및 측정 장비에서시험 또는 시험 케이블 아래의 장비를 연결하기 위해 RF 커넥터를 사용해야 합니다..SBMA 커넥터는 테스트 신호의 정확한 전송을 보장하고 테스트 결과의 정확성과 신뢰성을 향상시키기 위해 우수한 성능을 가지고 있습니다.
높은 수준의 표준화는 다른 테스트 장비와 인터페이스 호환성을 촉진하여 사용자가 시스템 통합 및 확장을 수행하는 데 편리합니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
