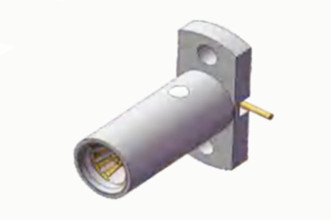

SBMA 직선 스테인레스 스틸 오른쪽 각도 핀 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | SBMA RF 코넥타 | 접착: | 도금처리된 니켈 / 금 |
|---|---|---|---|
| 내구성: | 500이지 사이클 | 접촉물질: | 놋쇠, 베쿠 |
| 소재: | 금속 | 설계 표준 :: | IEC 1169-33 |
| 종류: | 일직선 | 성별: | 여성 |
| 강조하다: | 오른쪽 앵글 핀 RF 코아시얼 커넥터,SBMA 직선 RF 코아시얼 커넥터 |
||
SBMA 직선 스테인레스 스틸 오른쪽 각도 핀 RF 코아시얼 커넥터- 네
SBMA 시리즈는 BMA 시리즈 동축 커넥터의 컴팩트 버전이며 블라인드 매트 커넥터로도 작동합니다. 그들은 높은 대역폭과 작은 크기의 장점을 제공합니다.마이크로 웨이브 장치 소형화 및 모듈화 요구 사항을 충족.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50오름 | |
| 주파수 범위 | DC~40GHz | |
| 가등전압 | 170 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 500 VRMS (해수면 최대) | |
| 단열 저항 | ≥2000MOhm | |
| 접촉 저항 | 외부 선도자 | <=2mOhm |
| 중앙 지휘자 | <=6mOhm | |
| VSMR | ≤1.25 | |
| 삽입 손실 | ≤0.30dB | |
제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -65~+165도C |
| IP 등급 (짝) | IP64 |
특징:
1. 신뢰할 수 있는 연결: 블라인드 플러그 구조 설계, 연결 때 복잡한 정렬 작업의 필요, 단지 연결을 완료하기 위해 소켓에 플러그를 삽입,간단하고 편리한 조작, 그리고 연결은 단단하고 신뢰할 수 있습니다, 특정 수준의 진동과 충격을 견딜 수 있습니다.
2긴 기계적 수명: SBMA 커넥터의 일반적인 기계적 수명은 500배 이상 도달 할 수 있으며 일부 제품은 더 높습니다.장시간의 빈번한 연결과 연결 해제 요건을 충족시킬 수 있는.
3높은 표준화 수준: SBMA 시리즈 RF 동축 커넥터는 관련 국제 표준과 생산 및 테스트에 대한 국가 표준을 준수합니다.각기 다른 제조업체에서 생산하는 커넥터가 좋은 호환성과 상호 교환성을 갖도록.
적용:
1RF 테스트 장비: RF 신호의 테스트 및 측정 과정에서 테스트 도구와 테스트 중인 장치를 연결하기 위해 고 정밀 연결 장치를 사용해야합니다.SBMA 커넥터는 좋은 전기 성능과 기계적 안정성을 가지고 있습니다., 신호 전송 정확성과 안정성에 대한 RF 테스트 장비의 요구 사항을 충족시킬 수 있으며 벡터 네트워크 분석기에서 널리 사용됩니다.스펙트럼 분석기 및 다른 RF 테스트 도구.
2일반 전자 측정 도구: RF 테스트 장비 외에도 오실로스코프, 신호 생성기 등 기타 일반 전자 측정 도구,또한 SBMA 커넥터를 사용하여 외부 신호 소스 또는 테스트 중인 회로를 연결하여 신호 입출력을 실현할 수 있습니다..
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
