N 마이크로 스트립과 함께 여성 청동 핀 플랜지 마운트 RF 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | n 유형 RF 동축 케이블 컨소시너 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50 오옴 | 주파수 범위: | DC~11GHz |
| 케이블 유형: | .141, SFT-50-3-1 | 성별: | 여성 |
| 소재: | 금속 |

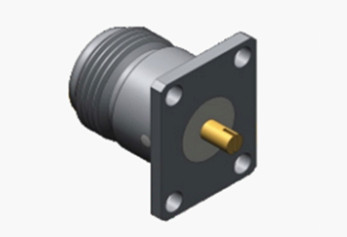

N 마이크로 스트립과 함께 여성 청동 핀 플랜지 마운트 RF 커넥터
N형 커넥터는 힌트 결합을 가진 동축 커넥터이며 우수한 진동 방지 기능과 전기 성능으로 알려져 있습니다.그들은 일반적으로 11 GHz까지의 주파수를 지원하며 다양한 유형의 RF 케이블과 호환됩니다.이 커넥터는 일반적으로 항공, 항공우주, 레이더, 무선, 의료, 마이크로 웨브 및 디지털 통신뿐만 아니라 테스트 및 측정 도구와 같은 응용 프로그램에서 사용됩니다.우리는 고객의 특정 요구 사항을 충족시키기 위해 다양한 N형 커넥터와 어댑터에 대한 사용자 정의 서비스를 제공합니다.직각 또는 직각 구성, 플랜지 장착 또는 방벽 장착 옵션을 포함하여.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

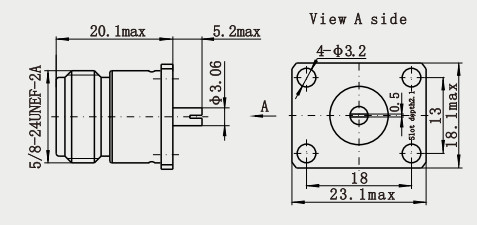

윤곽 그림 (mm) N 마이크로 스트립과 함께 여성 청동 핀 플랜지 마운트 RF 커넥터
특징:
1고품질의 재료와 정밀 제조 프로세스의 사용은 신호 전송 중에 매우 낮은 손실을 발생시킵니다.이는 신호 전송의 효율성과 품질을 향상시키는 데 도움이 됩니다.
2특별 처리 및 테스트 후, 그것은 열악한 환경 조건 (고 온도, 낮은 온도, 습도 등) 에서 안정적으로 작동 할 수 있으며 긴 서비스 수명을 가지고 있습니다.
응용 프로그램:
1좋은 환경 적응력: 특수 처리 및 테스트 후, N형 마이크로 스트립 커넥터는 열악한 환경 조건 (고 온도,낮은 온도, 습도 등) 를 가지고 있으며, 긴 사용 수명을 가지고 있어 야외 및 다양한 복잡한 환경에서 사용하기에 적합합니다.
2다면적 호환성: N형 마이크로 스트립 커넥터는 반강직 케이블과 유연한 케이블 등을 포함한 많은 유형의 케이블과 호환되며 더 넓은 적용 범위를 제공합니다.또한 국제 표준을 준수합니다 (e예를 들어, IEC 및 IEEE) 를 사용하여 다른 장비와 쉽게 교환 및 통합 할 수 있습니다.
제품 카테고리
| RF 어댑터 |
| RF 케이블 집합 |
| MCX/MMCX RF 커넥터 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| SMP/SSMP RF 커넥터 |
| SMA/SSMA RF 커넥터 |
| 유리-금속 밀폐 |
| 코아시얼 어댑터로 파도 안내 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않는 경우, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
