N형 여성 플랜지 구멍 장착 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz(Max.18GHz) |
| 모델: | N-KFD473 | 전압 정재파비: | ≤1.3 |

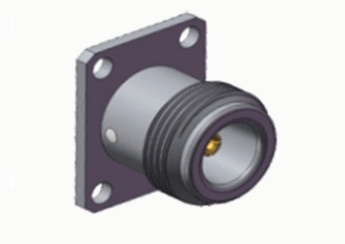

N형 여성 플랜지 구멍 장착 RF 코아시얼 커넥터
N형 커넥터 (N-type connector) 는 힌트 결합을 특징으로 한 동축 커넥터이며, 우수한 진동 방지 기능과 전기 성능으로 유명합니다.일반적으로 11 GHz까지의 주파수를 지원합니다., 그러나 우리의 제품은 최대 18 GHz까지 도달 할 수 있습니다. 스레드 결합 디자인은 낮은 소음을 보장하고 충격과 진동 저항을 향상시킵니다.우리의 N 타입 커넥터는 MIL-C-39012 사양을 충족하도록 설계되었습니다이 커넥터는 다양한 유형의 RF 케이블에 적합하며 항공, 항공우주, 레이더, 마이크로 웨브, 디지털 통신 및 테스트 및 측정 도구에서 일반적으로 사용됩니다.우리는 특정 고객의 요구 사항을 충족하기 위해 다양한 N형 커넥터와 어댑터에 대한 사용자 정의 서비스를 제공합니다직각 또는 직각 구성을 포함하여, 플랜지 장착 또는 방벽 장착 옵션을 포함합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

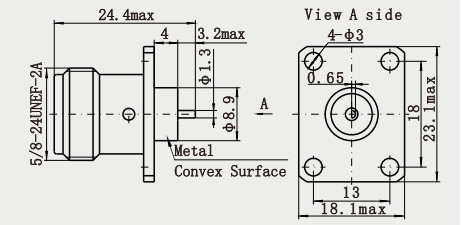

상세 한 그림
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
특징:
1넓은 대역폭 전송: 0에서 11GHz까지의 광범위한 신호 주파수를 지원하며 향상 된 유형은 18GHz까지 커버 할 수 있습니다.다양한 RF 애플리케이션의 요구를 충족시킬 수 있습니다..
2높은 보호: 하우징은 일반적으로 좋은 전자기 보호 성능을 가진 금속 재료로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
응용 프로그램:
1좋은 환경 적응력: 특수 처리 및 테스트 후, N형 마이크로 스트립 커넥터는 열악한 환경 조건 (고 온도,낮은 온도, 습도 등) 를 가지고 있으며, 긴 사용 수명을 가지고 있어 야외 및 다양한 복잡한 환경에서 사용하기에 적합합니다.
2편리한 설치 및 유지 보수: 스레드 연결 방식은 N 타입 마이크로 스트립 커넥터를 쉽고 빠르게 설치하여 복잡한 용접 과정의 필요성을 제거합니다.또한, 그들의 내구성과 신뢰성은 유지 보수 비용과 빈도를 줄이고 시스템의 전반적인 효율성을 향상시킵니다.
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 빠른 시일 내에 귀하의 조사를 받을 것을 기대합니다. 당신이 필요로하는 것을 저희에게 연락하십시오 ((케이블 길이 / 커넥터) 그래서 우리는 당신에게 SPEC를 제공 할 수 있습니다.경쟁력 있는 가격, 신속한 반응, 시간 내에 배달
