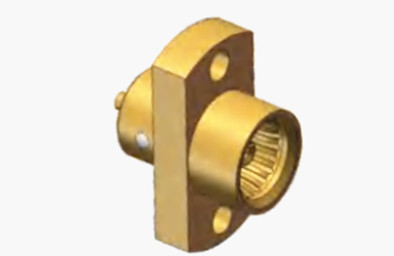

미크로 스트립 RF 코아시얼 커넥터와 함께 BMA 여성 청동 플랜지 장착
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| 강조하다: | BMA 여성 청동 플랜지 마운트,여성 청동 플랜지 마운트 |
||
미크로 스트립 RF 코아시얼 커넥터와 함께 BMA 여성 청동 플랜지 장착
IEC1169-33 표준에 따라 설계된 BMA 시리즈 커넥터에는 혁신적인 스프링 플리트 구조가 포함되어 있습니다.이 설계 는 신뢰성 있는 접촉 과 우수한 기계적, 전기적 특성 을 보장 한다이 커넥터들은 축적으로나 방사적으로 떠다니는 능력으로 가벼운 구조를 유지하면서 최소한의 공간을 차지합니다.체시 및 캐비닛에서 블라인드 매트 애플리케이션에 적합하도록그들은 종종 차시와 캐비닛의 조립 중에 모듈 연결에 사용됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50 오프 | |
| 주파수 범위 | DC~4GHz | |
| 가등전압 | 500 VRMS (해수면 최대) | |
| 다이엘렉트릭스 전압 저항 | 1500 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |

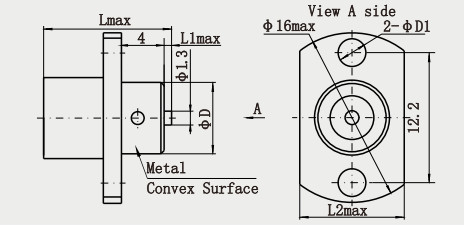

제품 세부 사항:
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0.58N 최대 |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -45 ~ +155도C |
| IP 등급 (짝) | IP67 |
특징:
기계적 특성
1연결 방법: 일반적인 용접 유형, 스냅 유형 등. 용접 연결은 단단하고 신뢰할 수 있으며 장기 사용에 적합합니다. 스냅 유형은 빠른 삽입 및 제거에 적합합니다.빈번한 연결 및 단속을 요구하는 장면에 적합합니다..
2유지 힘: 중앙 핀 유지 힘은 더 나은, 연결 장치가 쉽게 용이하거나 사용 과정에서 벗어나는 것을 보장하기 위해, 예를 들어,BMA 커넥터 중앙 핀이 20N 이상의 힘으로 유지되는 경우.
3내구성: 더 긴 기계적 수명, 일반적으로 최소 500 배의 연결과 연결을 견딜 수 있습니다. 일부 고품질 제품은 더 내구적입니다.
4콤팩트 크기: BMA 커넥터는 좁은 공간의 장비에 적합한 소형 푸시 인 커넥터입니다.
환경적 적응력
5온도 범위: 일반적으로 -55°C ~ + 125°C 또는 더 넓은 온도 범위에서 작동 할 수 있으며 다양한 열악한 환경 조건에 적응 할 수 있습니다.
6진동 및 충격 저항: 좋은 진동 및 충격 저항, 여전히 심한 진동 및 극한 온도 조건 하에 안정적인 연결 성능을 유지할 수 있습니다.항공우주용으로 적합합니다, 군사 및 다른 분야.
적용:
1항공우주 분야: 항공기 및 위성과 같은 항공우주 장비에서 데이터 전송 및 통신을 실현하기 위해 다양한 전자 장비 및 케이블을 연결하는 데 사용됩니다.가혹한 환경에서도 작동할 수 있습니다., 높은 온도, 낮은 온도, 강한 방사선 등과 같이, 가벼운 무게, 작은 부피, 높은 신뢰성의 장점을 가지고,항공우주 차량의 무게와 부피를 줄이고 성능과 효율성을 향상시키는 데 도움이 됩니다..
2시험 및 측정 도구: 일반적으로 벡터 네트워크 분석기, 스펙트럼 분석기, 신호 생성기 등 테스트 중인 시험 도구와 장비를 연결하는 데 사용됩니다.이러한 시험 및 측정 장비에서, BMA 여성 마이크로 스트립 커넥터는 테스트 결과의 정확성과 신뢰성을 보장하기 위해 정확한 신호 연결을 제공할 수 있습니다.
3다른 분야: 또한 일부 소형 전자 장치 및 마이크로 웨브 구성 요소에서 광범위한 응용 분야를 가지고 있습니다. 예를 들어 마이크로 웨브 증폭기, 믹서,필터 및 기타 마이크로 웨이브 장치, 그들은 마이크로파 신호의 처리 및 전송을 실현하기 위해 다른 회로 모듈을 연결하는 데 사용됩니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
