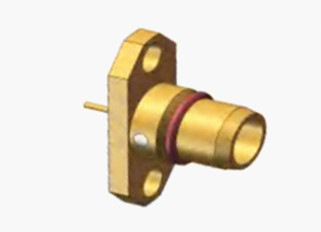

BMA 남성 직선 2 홀 플랜지 구리 RF 코아시얼 커넥터 PCB 마운트
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| 강조하다: | 남성 직선 RF 코아시얼 커넥터,BMA RF 코아시얼 커넥터,PCB 마운트 RF 코아시얼 커넥터 |
||
BMA 남성 직선 2 홀 플랜지 구리 RF 코아시얼 커넥터 PCB 마운트
BMA 시리즈 커넥터는 IEC1169-33 표준에 따라 개발 및 제조 된 블라인드 매트 커넥터입니다.그것은 신뢰할 수 있는 접촉과 우수한 전기 성능을 보장하는 새로운 스프링 플레이트 구조를 갖추고 있습니다이 커넥터는 각 연결 포인트 사이의 최소 공간과 가벼운 설계로 축적 및 방사성 모두로 떠있을 수있는 장점을 제공합니다.셔시 캐비닛 블라인드 매트 애플리케이션에 사용하기에 적합합니다.BMA 시리즈는 체시 캐비닛의 모듈 연결에 널리 사용됩니다. 이러한 커넥터는 국제적인 대응자와 교환 가능하며 빠른 연결과 해제,그리고 일반적으로 라디오 장비 및 기기의 동축 케이블을 연결하는 데 사용됩니다..
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50 오프 | |
| 주파수 범위 | DC~18GHz | |
| 가등전압 | 250 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 1000 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 금속, 스테인레스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -55~+155도C |
| IP 등급 (짝) | IP64 |
특징:
1. 좋은 기계적 특성: 작은 크기 및 가벼운 무게, 제한된 공간을 가진 장비에서 사용하기 쉽습니다. 블라인드 짝짓기의 새로운 디자인을 채택하여 빠르고 안전하게 연결하고 분리 할 수 있습니다.용도로 적당하고 빈번한 연결과 단절이 필요한통신 인프라, 레이더 시스템 등과 같이, 그리고 효과적으로 장비의 사용 효율성과 유지보수 편의성을 향상시킬 수 있습니다.
2합리적인 구조 설계: 구조적으로 그것은 SMA 시리즈의 푸시 인 형태이며 인터페이스 인터페이스는 공기 인터페이스를 채택합니다.이 디자인은 커넥터의 크기와 무게를 줄이는 데 도움이됩니다.좋은 전기 성능을 유지하면서.
3높은 신뢰성: 높은 기계적 수명, 일반적으로 최대 500 배 또는 더 많은, 장기 사용에 대한 안정성과 신뢰성을 보장 할 수 있습니다.
4광범위한 응용 분야: 다양한 마이크로 웨브 회로 연결에 적합합니다. 특히 차시, 캐비닛, 블라인드 삽입 및 닫기,레이더 및 다른 완전한 시스템의 모듈성을 촉진하는, 국내외에서 널리 사용되었습니다.
적용:
1항공우주: 항공기, 위성 및 다른 항공우주 장비에서, 위성 통신 안테나와 같은 다양한 전자 장비 및 통신 시스템을 연결하는 데 사용됩니다.항공용 레이더, 전자 전쟁 시스템 등 BMA 커넥터의 소형화 및 가벼운 특성으로 항공 우주 장비의 무게를 줄이는데 도움이 됩니다.그리고 장비의 휴대성과 이동성을 향상시킵니다.; 동시에, 그들의 높은 신뢰성 및 지진, 항공 우주 환경의 혹독한 조건에 적응.
2시험 및 측정 도구: 스펙트럼 분석기, 네트워크 분석기, 신호 생성기 등과 같은 RF 테스트 도구에서,테스트 중인 장비와 시험 기기 사이의 RF 신호 전송을 연결하는 데 사용됩니다..정확한 전기 성능과 안정적인 연결 특성은 테스트 결과의 정확성과 신뢰성을 보장하고 테스트와 측정의 효율성과 정확성을 향상시키는 데 도움이 될 수 있습니다..
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
