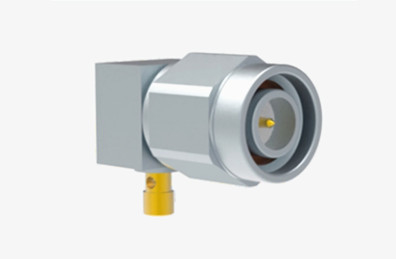

TNC 남성 오른쪽 각 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 설계 표준: | IEC 60169-17 |
| 접촉물질: | 놋쇠, 베쿠 | 내구성: | 500이지 사이클 |
| 종류: | Ra | 적용: | RF |
| 성별: | 말레 | ||
| 강조하다: | TNC 남성 RF 동축 연결 장치,오른쪽 각 RF 코아시얼 커넥터,RG316 케이블 RF 코아시얼 커넥터 |
||
TNC 남성 오른쪽 각 RF 코아시얼 커넥터
TNC 시리즈는 BNC 커넥터의 스레드 어댑션을 대표하며, 스크루 스레드 결합 메커니즘과 컴팩트하고 스레드, 방수 디자인으로 구별됩니다.DC에서 11GHz까지의 넓은 주파수 스펙트럼에서 일관된 50오hm 임피던스를 유지합니다.이 시리즈는 두 가지 변종을 제공합니다: 표준 및 역극성, 다양한 연결 필요를 충족합니다. 비용 효율적인 다이 캐스트 및 형성 재료로 구성되는 동안,이 커넥터는 프리미엄 산업용 대체 장치의 성능 수준에 도달하지 않을 수 있습니다.그럼에도 불구하고, 그들은 수많은 상업적 사용 시나리오에서 탁월합니다. 안테나 연결에 강한 존재와 함께, TNC 커넥터는 항공 전자, 방위, 통신 시스템,그리고 더 넓은 산업 부문또한, 역극성 및 75 오함 변종은 다른 산업에 적용 가능성을 더욱 확장합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

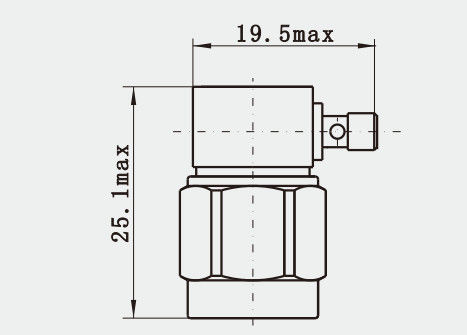

자세한 도면TNC 남성 오른쪽 각 RF 코아시얼 커넥터 :
단위: ((mm)
특징:
1안정적인 스레드 연결: 스레드 연결은 스냅 유형의 연결보다 강하고 신뢰할 수 있습니다.고 진동 환경에서 안정적인 연결을 보장하고 실수로 연결을 끊는 것이 쉽지 않습니다..
2. 느슨 해지 방지 설계: 스레드 연결 장치에는 자동 잠금 기능이 있습니다. 이는 연결 장치가 느슨 해지는 것을 효과적으로 방지하고 연결 신뢰성을 향상시킵니다.펌프와 펌프의 연결이 필요한 애플리케이션에 적합합니다.
적용:
위성 내비게이션 측정 안테나: 위성 내비게이션 측정 안테나의 RF 커넥터는 대부분 TNC 커넥터입니다.복잡한 야외 환경에서 센티미터 수준의 정밀 측정 및 위치화를 실현 할 수 있습니다.예를 들어, TNC 커넥터는 위성 내비게이션 측정 안테나와 외부 장비를 연결하고, 무선 신호를 전송하고 지질 지도, 해양 조사,채널 조사, 파헤치는 조사, 지진 모니터링, 다리 변형 모니터링, 산사태 모니터링, 기하철 자동 운영 등.
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
