BMA 여성 구리 PCB 장착 RF 코아시얼 커넥터 마이크로 스트립
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| 강조하다: | 여성 구리 RF 코아시얼 커넥터,마이크로 스트립 RF 코아시얼 커넥터,PCB 마운트 RF 코아시얼 커넥터 |
||

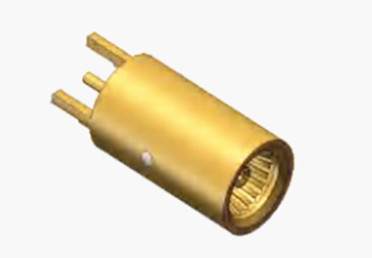

BMA 여성 구리 PCB 장착 RF 코아시얼 커넥터 마이크로 스트립
IEC1169-33 표준에 부합하는 BMA 시리즈 커넥터는 독특한 스프링 시트 디자인을 포함하는 블라인드 매트 커넥터 유형입니다.이 설계 는 신뢰성 있는 접촉 을 보장 하고 기계적 과 전기적 성능 을 향상 시킨다이 커넥터는 축적 및 방사성 떠있는 기능의 장점을 제공하며 커넥터 당 최소 공간을 차지하며 가벼운 구조를 갖추고 있습니다.그들은 차시와 캐비닛과 함께 블라인드 매트 응용 프로그램에 적합합니다, 차시와 캐비닛 조립에 모듈 연결에 일반적으로 사용됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50 오프 | |
| 주파수 범위 | DC~4GHz | |
| 가등전압 | 500 VRMS (해수면 최대) | |
| 다이엘렉트릭스 전압 저항 | 1500 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
제품 세부 사항:
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 구리, 스테인리스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0.58N 최대 |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -45 ~ +155도C |
| IP 등급 (짝) | IP67 |
특징:
1. 좋은 기계적 특성: 작은 크기 및 가벼운 무게, 제한된 공간을 가진 장비에서 사용하기 쉽습니다. 블라인드 짝짓기의 새로운 디자인을 채택하여 빠르고 안전하게 연결하고 분리 할 수 있습니다.용도로 적당하고 빈번한 연결과 단절이 필요한통신 인프라, 레이더 시스템 등과 같이, 그리고 효과적으로 장비의 사용 효율성과 유지보수 편의성을 향상시킬 수 있습니다.
2합리적인 구조 설계: 구조적으로 그것은 SMA 시리즈의 푸시 인 형태이며 인터페이스 인터페이스는 공기 인터페이스를 채택합니다.이 디자인은 커넥터의 크기와 무게를 줄이는 데 도움이됩니다.좋은 전기 성능을 유지하면서.
적용:
1통신 장비: 무선 통신 기지 스테이션에서 RF 송수신 모듈, 전력 증폭기,고주파 신호의 전송을 실현하기 위한 필터 및 기타 부품작은 크기 및 맹목 삽입 및 슬라이드 인 연결 방식으로 인해 제한된 공간의 기지 스테이션 장비에서 신속한 설치 및 유지 보수에 적합합니다.장비의 신뢰성과 안정성을 향상시키고 유지 보수 비용을 줄일 수 있습니다..
2. 레이더 시스템: 단계적 배열 레이더 시스템의 RF 백플레인 및 백플레인 구성 요소와 같은 상호 연결에 적용되며 레이더 신호의 효율적인 전송 및 유통을 실현 할 수 있습니다.이는 레이더 탐지 정확성과 반응 속도를 향상시키는 데 도움이됩니다.. Its good electrical and mechanical properties can ensure stable work in complex electromagnetic environment and meet the requirements of radar system for high-frequency and high-precision signal transmission.
3항공우주: 항공기, 위성 및 다른 항공우주 장비에서 위성 통신 안테나와 같은 다양한 전자 장비 및 통신 시스템을 연결하는 데 사용됩니다.항공용 레이더, 전자 전쟁 시스템 등BMA 커넥터의 소형화와 가벼운 특성으로 항공우주 장비의 무게를 줄이고 장비의 휴대성과 이동성을 향상시킵니다.동시에 높은 신뢰성 및 진동 저항성, 항공우주 환경의 혹독한 조건에 적응 할 수 있습니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
