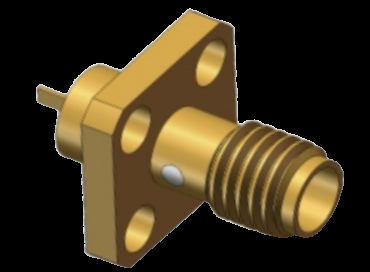

SSMA 암 RF 동축 커넥터 4홀 플랜지 마운트, 마이크로스트립 플랫 18GHz 50Ω
|
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SSMA 암 마이크로스트립 커넥터 | 모델: | SSMA-KFD4 |
|---|---|---|---|
| 주파수 범위: | 0.3MHz-18GHz | 임피던스: | 50Ω |
| 정격전압: | 250v | DWV: | 750V |
| 절연저항: | ≥5000MΩ | 센터 지휘자: | 구리 합금, 금도금 |
| 외부 도체: | 구리 합금, 금도금 | 마운트 방법: | 4홀 플랜지 마운트 |
| 절연체: | PTFE | 샘플: | 재고 있음, 사용 가능 |
| 강조하다: | 50Ω 고주파 동축 커넥터,18GHz RF 코아시얼 커넥터,SSMA 여성 RF 동축 연결 장치 |
||
4 홀 플랜지 마운트 SSMA / 미니 SMA RF 동축 마이크로스트립 커넥터, 최대 18GHz, 금속 볼록 표면
제품 사양
| 항목 | 값 |
|---|---|
| 제품명 | SSMA 암 마이크로스트립 커넥터 |
| 모델 | SSMA-KFD4 |
| 주파수 범위 | 0.3MHz-18GHz |
| 임피던스 | 50Ω |
| 정격 전압 | 250v |
| 내전압 | 750V |
| 절연 저항 | ≥5000MΩ |
| 중심 도체 | 구리 합금, 금 도금 |
| 외부 도체 | 구리 합금, 금 도금 |
| 마운트 방식 | 4 홀 플랜지 마운트 |
| 절연체 | PTFE |
| 샘플 | 재고 있음, 구매 가능 |
제품 개요
SSMA 시리즈 RF 동축 커넥터는 SMA 인터페이스 표준의 컴팩트 버전으로, 기존 SMA 커넥터 크기의 약 70%입니다. 이 커넥터는 다음과 같은 특징을 가집니다:
- 넓은 주파수 대역폭의 컴팩트한 크기
- 우수한 기계적 및 전기적 성능
- 까다로운 응용 분야에서의 높은 신뢰성
- 나사 연결 (10-36UNF-2)
- 특성 임피던스 50Ω
- 최대 30GHz까지 주파수 작동
인터페이스 치수
4 홀 플랜지 마운트 치수
SSMA-KFD4 모델의 외형 치수 (단위: mm). 다양한 길이의 금속 볼록 표면 (3.2mm, 4mm, 3mm) 및 마이크로스트립 평면 사양 (최대 길이 2.7mm, 크기 0.88mm × 0.2mm)을 가진 유사 모델을 제공합니다.
참고: 마이크로스트립 평면은 플랜지의 어느 면과도 평행합니다.
기타 모델:
응용 분야
다음과 같은 고정밀 마이크로파 신호 전송에 이상적입니다:
- 마이크로파 통신 시스템
- 측정 장비
- 항공 우주 응용 분야
- 레이더 시스템
- 전자 분야
포장 및 배송
포장: 각 커넥터는 안전한 운송을 위해 보호용 상자에 신중하게 포장됩니다.
배송: 모든 배송에 대해 추적 번호가 제공되는 신뢰할 수 있는 택배 서비스를 이용합니다.
배송: 모든 배송에 대해 추적 번호가 제공되는 신뢰할 수 있는 택배 서비스를 이용합니다.
참고: 기타 유사한 플랜지 마운트 커넥터 모델은 당사 카탈로그를 확인하십시오. 일부 모델은 재고가 있지만, 고객 요구 사항을 충족하기 위해 모든 모델을 신속하게 생산할 수 있습니다.
