50옴 RF 단일 핀 헤더 기밀 유리 대 금속 씰 M2516-59-JH
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 도금: | 금도금 | 자격증: | ROHS ISO-9001-2015 |
|---|---|---|---|
| 재료: | Kovar 4J29 | 핀: | 단일 핀 |
| 유리: | 7052,7070, DM308 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| 패키지: | 유리에서 금속 씰 | 모양: | Kovar Metal Seal에서 소결 유리 |
| 브랜드 이름: | ELT(Elite) | 크기: | 요구 사항에 따라 사용자 정의 할 수 있습니다 |
| 강조하다: | 기밀 단일 핀 헤더,RF 단일 핀 헤더 기밀 유리,M2516-59-JH 단일 핀 헤더 |
||

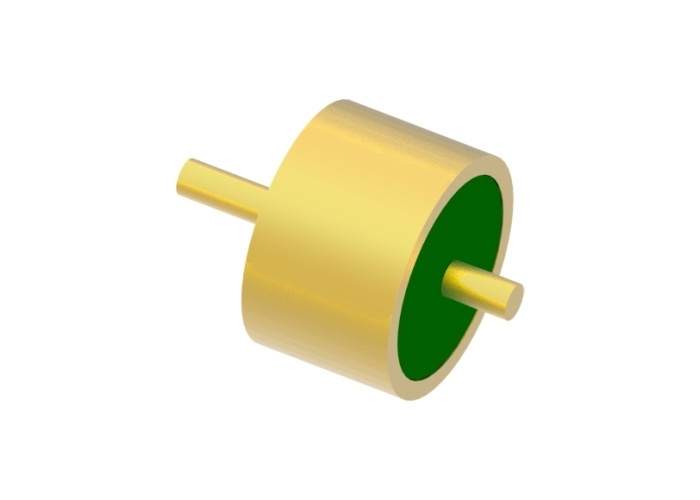

단일 핀 50옴 RF 밀폐 유리 금속 씰 금선 본딩 표면
사양/다중 핀 헤더:
| 제품명 | 밀폐 유리 금속 씰 |
| 임피던스 | 50옴 RF |
| 유형 | 1핀 |
| 행 | 1행 |
| 색상 | 금도금 |
| 하우징 및 핀 재질 | 코바 4J29 |
|
유리 재질
유리 색상
|
7050 또는 7070 타입 또는 DM308
녹색 또는 흰색
|
| 주파수 범위 | DC-18GHz |
| VSWR | 1.35 |
| 내전압 | ≥500V |
|
밀폐성 누설률 |
< 1.01325 X 10-3 Pa*cm3/s |
| 절연 저항 | ≥2000MΩ |
| 작동 온도 | -65℃~+260℃ |
특징:
-소형
-경량
-밀폐형
-높은 비용 효율적인 제품 및 서비스안정적인 품질 및 높은 신뢰성-내부 도체: 금선 본딩, 솔더링 및 결합 방식 선택 가능
응용 분야:
전자 패키지, 위성, 레이더 및 기타 항공 우주, 항공 전자 및 자동차 분야의 광범위한 응용 범위. SMA, 밀리미터파 제품과 함께 사용할 수 있습니다.
장점:
-1.27um 금도금
-엄격한 공차 제어
-표준 및 맞춤형 설계 선택 가능
-높은 비용 효율적인 제품 및 서비스-표준 사이즈 대량 재고 보유

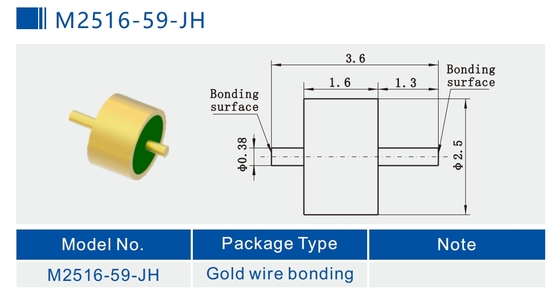

-맞춤형 제품 빠른 배송상세 이미지(mm)
M2516-59-JH
카탈로그-유리 금속 밀폐 씰.pdf
밀폐 유리 금속 씰 RF/DC 피드스루/다중 핀 헤더
커넥터는 유리 절연체라고도 합니다. 주로 가스 밀폐 요구 사항이 있는 모듈과 모듈, 모듈과 부품 간의 마이크로파 신호, 전력 신호 및 제어 신호를 전송하는 데 사용됩니다. 밀폐 부품에서 가장 중요한 구성 요소 중 하나입니다.낮은 유전 상수와 낮은 유전 손실을 가진 유리가 절연 및 지지 재료로 사용됩니다. 하우징과 도체는 고온에서 소결된코바 합금으로 만들어지며 표면은 금도금됩니다. 중심 도체는 금선 본딩, 솔더링 및 결합 등 다양한 종단 스타일을 가지고 있습니다. 유리 절연체는 작고 가벼우며 밀폐성이 뛰어나고 신뢰성이 높으며 최근 몇 년 동안 전자 제조 산업에서 널리 사용되었습니다.제품 목록:
50Ω RF 단일 핀 JM 시리즈솔더링, 결합 및 본딩 선택50Ω RF 단일 핀 JM 표준 시리즈
솔더링, 결합 및 본딩 선택
| 50Ω RF 단일 핀 JM 비표준 시리즈 | 솔더링 및 본딩 선택 |
| DC 단일 핀 JK 시리즈 | 솔더링 및 본딩 선택 |
| DC 단일 핀 JK 표준 시리즈 | 솔더링 및 본딩 선택 |
| DC 단일 핀 JK 비표준 시리즈 | 1-9핀, 1-3행 선택 가능 |
| 다중 핀 헤더 JMC 시리즈 | 1-9핀, 1-3행 선택 가능 |
| 맞춤형 치수 | 광범위 |
|
참고:
|
당사는 100,000개 이상의 유형을 보유하고 있습니다. |
| 밀폐 유리 금속 씰 커넥터 |
, |
사용 중인 커넥터를 찾을 수 없는 경우 세부 정보를 가지고 당사에 문의하십시오.
