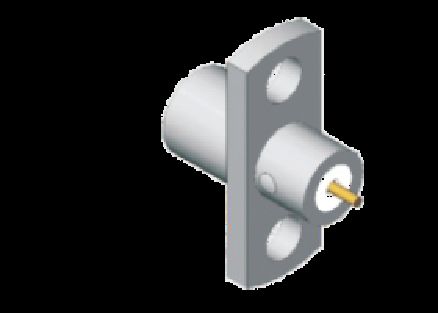

스테인리스 스틸 SMP 수컷 하프 디텐트 패널 마운트 SMP 플러그 2홀 플랜지 마운트 제한된 디텐트 주파수 최대 18GHz

제품 설명:

SMP 커넥터는 최대 40GHz의 고주파 애플리케이션을 위해 설계된 푸시온 서브미니어처 RF 동축 커넥터입니다. 컴팩트한 크기와 안정적인 성능으로 잘 알려져 있어 다양한 전자 장치, 시스템, 통신, 스테이션, 레이더 등에서 보드 간 연결에 이상적입니다. 더 큰 장착 공간을 절약하여 고밀도 보드 연결을 실현할 수 있습니다. 수 플러그에는 풀 디텐트, 리미티드 디텐트(세미 디텐트, 하프 디텐트라고도 함) 및 스무스 보어(캐처스 미트 포함)의 세 가지 구조가 있습니다.

다양한 사용 애플리케이션에 따라 사용자는 다른 구조의 수 플러그를 선택할 수 있습니다. 주파수 간섭이 필요하지 않은 경우 풀 디텐트를 선택할 수 있습니다. 풀 디텐트는 최대 연결 유지력, 최고의 진동 저항 및 충격 성능을 제공합니다. 일반적으로 케이블 연결에 사용됩니다.

사용자가 여러 번 삽입해야 하는 경우 리미티드 디텐트(세미 디텐트, 하프 디텐트라고도 함)를 사용할 수 있습니다. T는 중간 기반의 유지력스무스 보어 구조를 기반으로 합니다.PCB 어셈블리 및 블라인드 메이팅 연결에 널리 사용됩니다.

사용자가 더 많은 SMP 보드 간 커넥터를 조립해야 하거나 조립해야 하는 경우 스무스 보어 구조를 선택할 수 있습니다. 스무스 보어는 동일한 결합력 및 분리력으로 축 및 방사형 오정렬을 허용합니다. 블라인드 메이팅 연결에 자주 사용됩니다.

스테인리스 스틸 SMP 수 리미티드 디텐트 커넥터의 외형 치수 (단위: mm):SMP-JFD127G

기타 스테인리스 스틸SMP 수 플러그 2홀 패널 마운트 커넥터유사 모델: SMP-JFD129G 시리즈

기타 스테인리스 스틸SMP 수 플러그 2홀 패널 마운트 커넥터유사 모델: SMP-JFD19G 시리즈, 이 시리즈는 스무스 보어 인터페이스도 제공합니다.

더 많은 제품은 플랜지 마운트 SMP 커넥터 카탈로그 sales3@xa-elite.com.cn으로 자유롭게 문의하십시오.

응용 분야:

Xi'an Elite Electronic은 RF 커넥터 및 어댑터, 마이크로파/도파관 부품 및 케이블 어셈블리의 선도적인 제조업체로, 항공 우주, 항공, 항해, 위성, 레이더,통신 분야에서 23년 이상서비스를 제공하고 있습니다.맞춤화:

SMP RF 커넥터에 대한 제품 맞춤화 서비스가 제공됩니다:

브랜드 이름: ELT

MOQ: 200개

가격: 수량에 따라 다름

도면 또는 세부 정보를 보내주시면 엔지니어가 평가를 준비하거나 대체 모델을 추천하거나 솔루션을 제공해 드리겠습니다.

또한 다음과 같은 커넥터에 대한 맞춤화도 제공할 수 있습니다.

SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D 커넥터,RF 로드,안테나, 필터, 전력 분배기, 커플러.포장 및 배송:

SMP RF 플랜지 마운트 커넥터 포장:

1개/작은 비닐 봉투

10개/큰 비닐 봉투

100개/카톤 박스

SMP RF 수 플러그 커넥터는 배송 중 보호를 위해 작은 골판지 상자에 안전하게 포장되어 있습니다. 상자에는 제품 이름과 사양이 쉽게 식별할 수 있도록 라벨이 부착되어 있습니다.

배송을 위해 SMP RF 수 커넥터는 카톤에 담겨 있습니다. 배송 후 추적 번호를 제공해 드리겠습니다.
