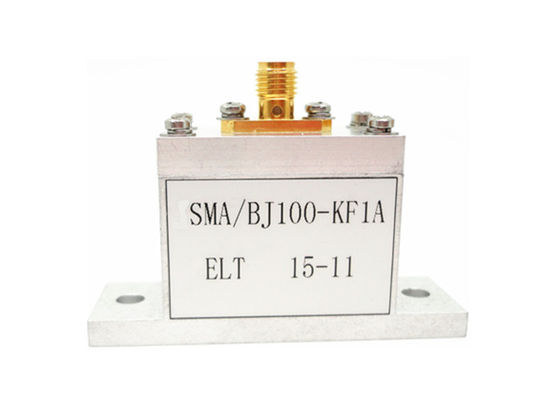

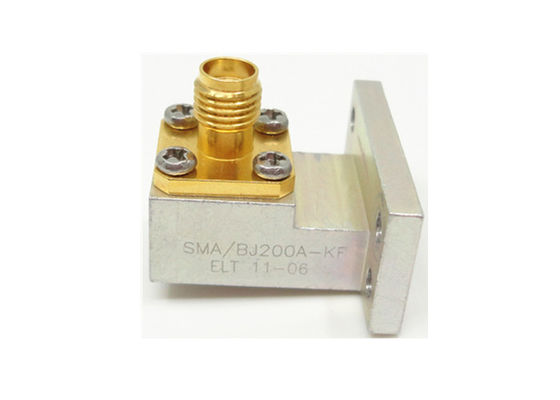

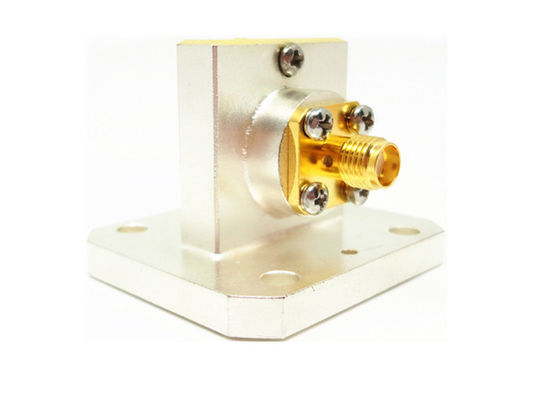

WR90 WR75 WR42 SMA 암 웨이브가이드-동축 어댑터 8.15GHz~22GHz

큰 이미지 : WR90 WR75 WR42 SMA 암 웨이브가이드-동축 어댑터 8.15GHz~22GHz 최고의 가격

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	ELT
인증:	ISO 9001:2015, ISO 14001:2015
모델 번호:	SMA 동축 접합기에 ELT 도파관

결제 및 배송 조건:

최소 주문 수량:	5 PC
가격:	협상 가능
포장 세부 사항:	표준 수출 판지 상자
배달 시간:	영업일 기준 5-7일 이내(재고의 경우)
지불 조건:	티 / T는, 웨스턴 유니온, 패 / C 조
공급 능력:	한달에 10000 PC를

상세 제품 설명

제품명:	동축 어댑터에 대한 도파관	재료:	황동 커넥터
주파수 범위:	8.15-22GHz	커넥터:	SMA
VSWR:	1.25	임피던스:	50 옴
도파관 사이즈:	WR112 WR90 WR75 WR62 WR51 WR42	바디 스타일:	끝단 발사, 직각
강조하다:	WR90 웨이브가이드-SMA 어댑터 , WR75 웨이브가이드 동축 어댑터 8.15GHz , WR42 웨이브가이드 어댑터 22GHz

WR90 WR75 WR42 SMA 암 도파관-동축 어댑터 8.15 GHz ~ 22 GHz

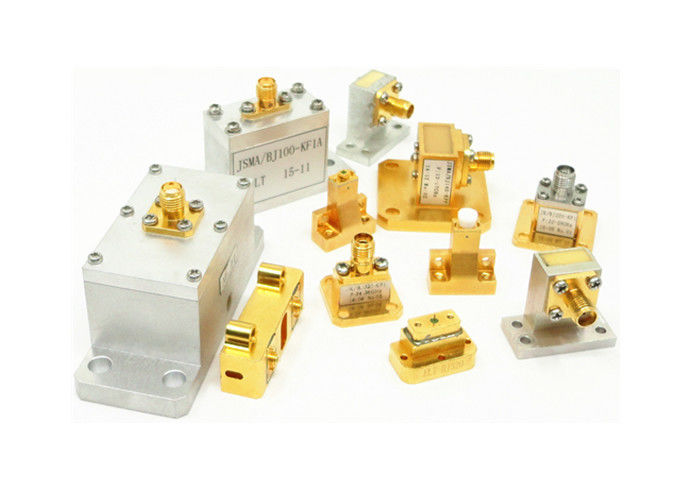

도파관-동축 어댑터 에서 생산됨 Xi'an Elite Electronic Industrial Co., Ltd.는 직각 및 엔드 런치 두 가지 구조로 나뉩니다. 동축 엔드 도파관 어댑터의 경우 제공할 수 있습니다. N 타입, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP 및 기타 여러 유형. 주파수 범위는 6.5GHz ~ 50GHz입니다. 도파관 모델은 BJ84 ~ BJ400 (wr112-wr22)입니다. 또한 맞춤형 동축 도파관 어댑터를 고객의 특별 요구 사항에 따라 제공할 수 있습니다.

사양:

제품명	도파관-SMA 동축 어댑터
동축 유형	SMA
도파관 크기	WR112 WR90 WR75 WR62 WR51 WR42
본체 스타일	엔드 런치, 직각
주파수 범위	8.15-22GHz
임피던스	50 옴
VSWR	1.25

장점:

-당사의 도파관 어댑터는 높은 신뢰성, 소형 크기 및 우수한 성능 등을 갖추고 있어 마이크로파 측정 및 밀리미터파 장치 등에 널리 채택되고 있습니다.

상세 도면(mm):

도파관-SMA 동축 어댑터 목록:

모델 번호	설명	참고
SMA/BJ100-KF	WR90 ~ SMA 암 직각 어댑터	BJ100=WR90
SMA/BJ100-KF1B	WR90 ~ SMA 암 엔드 런치 어댑터
SMA/BJ100A-KF	WR90A ~ SMA 암 직각 어댑터 (밀봉 링 포함)	BJ100A=WR90A
SMA/BJ100A-KF1	WR90A ~ SMA 암 직각 어댑터
SMA/BJ120-KF	WR75 ~ SMA 암 직각 어댑터 (높이 25.8mm)	BJ120=WR75
SMA/BJ120-KF1	WR75 ~ SMA 암 엔드 런치 어댑터
SMA/BB120B-KF	WR75B ~ SMA 수 직각 어댑터 (높이 30mm)	BJ120B=WR75B

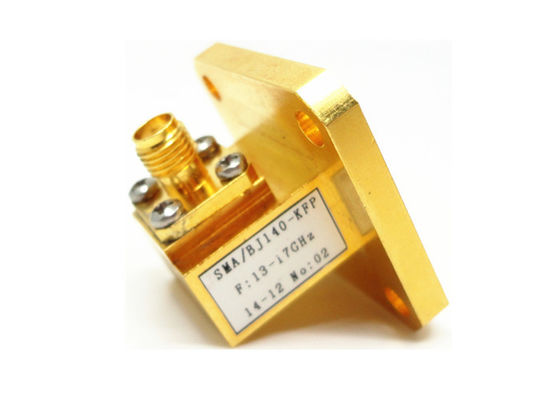

SMA/BJ140-KF	WR62 ~ SMA 암 직각 어댑터	BJ140=WR62
SMA/BJ140-KF1	WR62 ~ SMA 암 엔드 런치 어댑터
SMA/BJ180-KF	WR51 ~ SMA 암 엔드 런치 어댑터	BJ180=WR51
SMA/BJ180-KF1A	WR51 ~ SMA 암 엔드 런치 어댑터

도파관 표준 상호 참조

중국 표준	국제 표준	주파수 범위 (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60~90
BJ900	WR10	74~110
