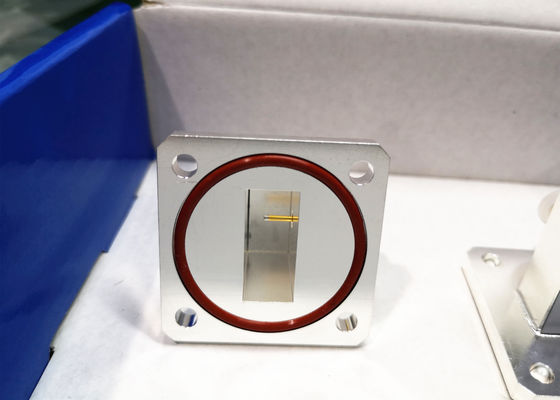

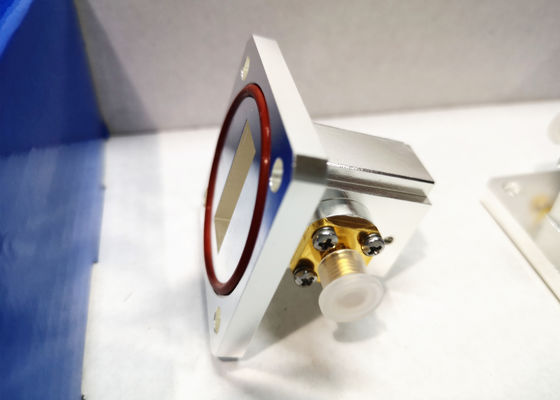

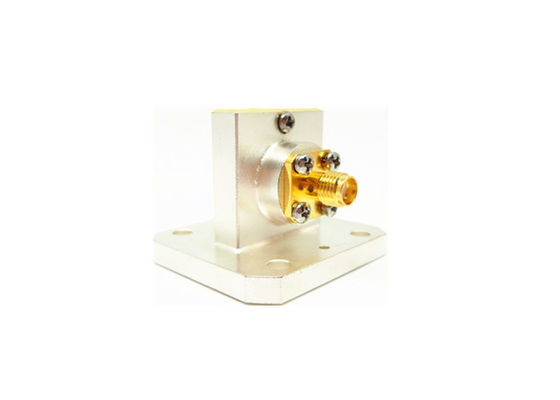

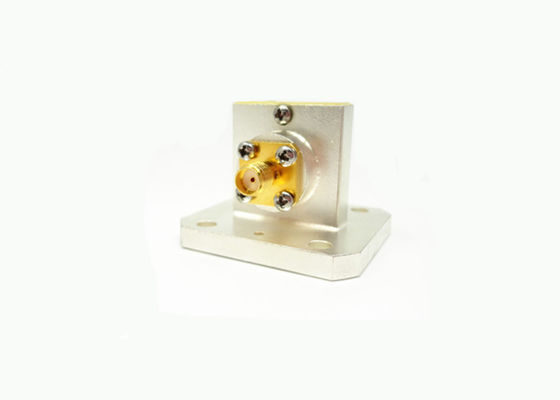

8.2GHz~12.5GHz WR90 BJ100 SMA Female 직각 도파관 동축 어댑터 SMA/BJ100A-KF
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | 동축 어댑터에 대한 도파관 | 재료: | 황동 커넥터 |
|---|---|---|---|
| 주파수 범위: | 8.15-12.5GHz | 커넥터: | SMA 여성 |
| VSWR: | 1.25 | 임피던스: | 50 옴 |
| 도파관 사이즈: | WR90 | 바디 스타일: | 직각 |
| 강조하다: | 동축 어댑터에 대한 WR90 도파관,SMA 암 직각 어댑터,8.2-12.5GHz BJ100 도파관 어댑터 |
||
WR90 웨이브가이드-동축 어댑터 SMA 직각 론치 어댑터
당사에서 생산하는 동축 웨이브가이드 어댑터는 직각(Right Angle)과 종단(End Launch)의 두 가지 구조로 나뉩니다. 동축 종단 웨이브가이드 어댑터의 경우, N 타입, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP 및 기타 여러 유형을 제공할 수 있습니다. 주파수 범위는 6.5GHz ~ 70GHz. 웨이브가이드 모델은 BJ84 ~ BJ400 (wr112-wr22)까지 다양합니다. 또한 고객의 특별한 요구 사항에 따라 맞춤형 동축 웨이브가이드 어댑터를 제공할 수 있습니다.
당사의 웨이브가이드 어댑터는 높은 신뢰성, 소형 사이즈 및 우수한 성능 등을 갖추고 있어 마이크로파 측정 및 밀리미터파 장치 등에 광범위하게 채택되고 있습니다. 다운로드하십시오 Catalog- Waveguide to Coaxial Adapters.pdf
사양:
| 제품명 | 웨이브가이드-SMA 동축 어댑터 |
| 동축 타입 | SMA |
| 웨이브가이드 사이즈 | WR90 |
| 바디 스타일 | 직각 |
| 주파수 범위 | 8.15-12.5GHz |
| 임피던스 | 50 옴 |
| VSWR | 1.25 |
상세 도면:
웨이브가이드-SMA 동축 어댑터 목록
| 모델 번호 | 설명 | 참고 |
| SMA/BJ100-KF | WR90-SMA 암 직각 어댑터 | BJ100=WR90 |
| SMA/BJ100-KF1B | WR90-SMA 암 종단 어댑터 | |
| SMA/BJ100A-KF | WR90A-SMA 암 직각 어댑터 (밀봉 링 포함) | BJ100A=WR90A |
| SMA/BJ100A-KF1 | WR90A-SMA 암 직각 어댑터 | |
| SMA/BJ120-KF | WR75-SMA 암 직각 어댑터 (높이 25.8mm) | BJ120=WR75 |
| SMA/BJ120-KF1 | WR75-SMA 암 종단 어댑터 | |
| SMA/BB120B-KF | WR75B-SMA 수 직각 어댑터 (높이 30mm) | BJ120B=WR75B |
| SMA/BJ140-KF | WR62-SMA 암 직각 어댑터 | BJ140=WR62 |
| SMA/BJ140-KF1 | WR62-SMA 암 종단 어댑터 | |
| SMA/BJ180-KF | WR51-SMA 암 종단 어댑터 | BJ180=WR51 |
| SMA/BJ180-KF1A | WR51-SMA 암 종단 어댑터 |
웨이브가이드 표준 상호 참조
| 중국 표준 | 국제 표준 | 주파수 범위 (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
참고:
10,000개 이상의 웨이브가이드-동축 어댑터 를 선택할 수 있습니다. 사용 중인 어댑터를 찾을 수 없으면 세부 정보를 가지고 저희에게 연락하십시오. ODM 치수도 환영합니다.
