11.9GHz~18GHz WR62 BJ140 SMA 암 직각 도파관-동축 어댑터 SMA/BJ140-KF

큰 이미지 : 11.9GHz~18GHz WR62 BJ140 SMA 암 직각 도파관-동축 어댑터 SMA/BJ140-KF 최고의 가격

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	ELT
인증:	ISO 9001:2015, ISO 14001:2015
모델 번호:	SMA-BJ140-KF

결제 및 배송 조건:

최소 주문 수량:	5 PC
가격:	협상 가능
포장 세부 사항:	표준 수출 통
배달 시간:	영업일 기준 5-7일 이내(재고의 경우)
지불 조건:	전신환, 웨스턴 유니온, L/C (신용장), 페이팔
공급 능력:	달 당 10,000 PC

상세 제품 설명

제품명:	WR62 도파관 - 동축 어댑터	재료:	놋쇠
주파수 범위:	11.9-18GHz	커넥터:	SMA
VSWR:	1.30	임피던스:	50 옴
도파관 사이즈:	WR62,BJ140	바디 스타일:	직각
강조하다:	WR62 도파관-SMA 어댑터 , 11.9-18GHz 도파관 동축 어댑터 , BJ140 직각 SMA 어댑터

WR62 BJ140 SMA 암형 도파관-동축 어댑터 11.9GHz~18GHz

의 주파수 도파관-동축 어댑터에서 처리됩니다 Elite Electronic (ELT)는 5.4GHz-110GHz를 포함합니다. 높은 신뢰성, 작은 크기 및 뛰어난 성능으로 마이크로파 측정 및 밀리미터파 장비에 널리 사용됩니다. 도파관에는 표준 직사각형 및 이중 리지 도파관이 있으며, 비표준 도파관은 사용자 요구 사항에 따라 맞춤 제작할 수 있습니다. 동축 끝 연결 인터페이스에는 N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm 및 마이크로스트립이 포함됩니다. 도파관-동축 어댑터는 인터페이스 방향에 따라 엔드 런치와 직각 런치 두 가지 유형으로 나뉩니다. 그중 RA 런치 유형은 고출력 구조로도 사용할 수 있습니다.

사양 SMA/BJ140-KF:

제품명	WR62 도파관-SMA 동축 어댑터
모델 번호	SMA/BJ140-KF
동축 유형	SMA
도파관 크기	WR62
본체 스타일	직각
주파수 범위	11.9-18GHz
임피던스	50 옴
VSWR	1.30

장점:

-당사의 도파관 어댑터는 높은 신뢰성, 소형 및 뛰어난 성능 등을 갖추고 있어 마이크로파 측정 및 밀리미터파 장치 등에 광범위하게 채택됩니다.

모델 번호 개요 도면 SMA/BJ140-KF:

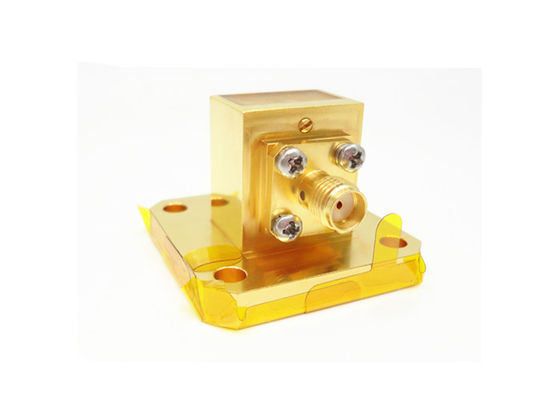

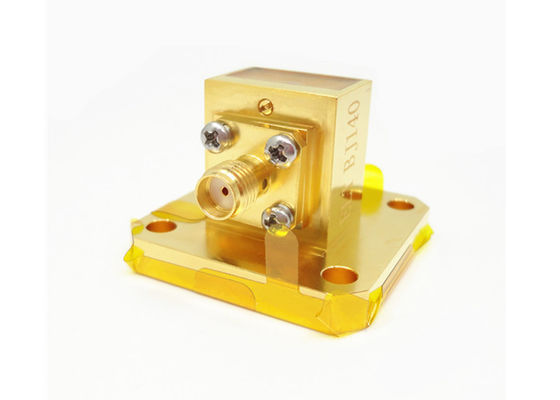

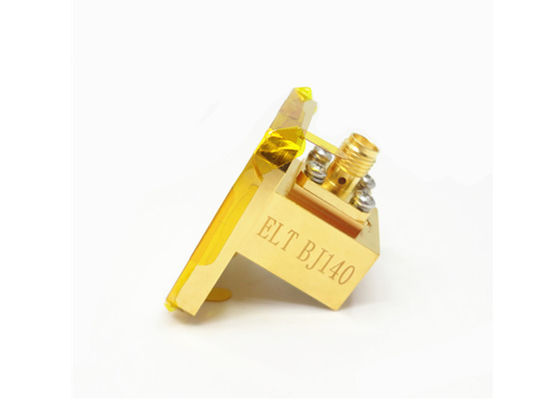

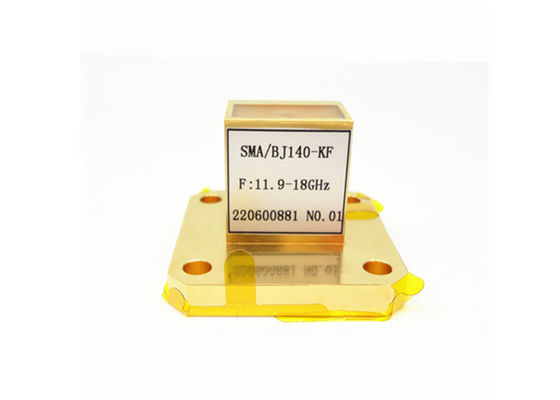

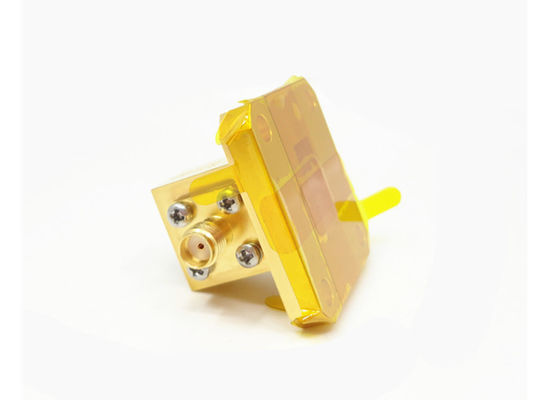

사진 WR62 BJ140 ~ SMA 암형 도파관-동축 어댑터 SMA/BJ140-KF:

목록 도파관-SMA 동축 어댑터:

모델 번호	설명	참고
SMA/BJ100-KFE2	WR90(BJ100) ~ SMA 암형 엔드 런치 어댑터	BJ100=WR90
SMA/BJ100-KF6	WR90(BJ100) ~ SMA 수형 직각 어댑터
SMA/BJ120-KFE	WR75(BJ120) ~ SMA 암형 엔드 런치 어댑터	BJ120=WR75
SMA/BJ120-KF6	WR75(BJ120) ~ SMA 암형 직각 어댑터
SMA/BJ140-KFE	WR62(BJ140) ~ SMA 암형 엔드 런치 어댑터	BJ140=WR62
SMA/BJ140-KF15	WR62(BJ140) ~ SMA 암형 직각 어댑터
SMA/BJ180-KFE5	WR51(BJ180) ~ SMA 암형 엔드 런치 어댑터	BJ180=WR51
SMA/BJ180-KF2	WR51(BJ180) ~ SMA 암형 직각 어댑터

도파관 표준 상호 참조

중국 표준	국제 표준	주파수 범위 (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60~90
BJ900	WR10	74~110
