제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 성별: | 말레 |
| 모델: | N-JFD94 | 주파수 범위: | DC~11GHz |

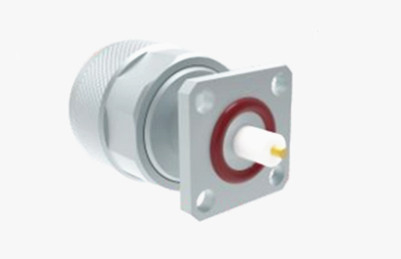

| 제품명: | 앤형 고주파 동축 커넥터 | ||
| 강조하다: | N 남성 4홀 플랜지 연결 장치,RF 코아시얼 커넥터 단열 구부러진,N 남성 플랜지 RF 어댑터 연결 장치 |
||
N 시리즈 커넥터는 39012 시리즈 인터페이스 표준을 준수하며, 나사 연결 설계와 공기를 매체로 사용합니다. 이 커넥터는 최대 11GHz의 주파수를 지원하는 뛰어난 전기적 성능을 자랑합니다. Elite Electronic의 정밀 N형 커넥터는 이 범위를 18GHz까지 확장하며 다양한 RF 케이블 유형과 호환됩니다. 뛰어난 내진성, 높은 신뢰성, 넓은 주파수 대역폭 덕분에 이 커넥터는 항공, 우주, 레이더 시스템, 마이크로파 통신, 디지털 통신, 마이크로파 측정 등 다양한 분야에서 광범위하게 사용됩니다. 또한 N 시리즈 커넥터는 측정 장비에서 널리 사용되는 테스트 인터페이스 역할을 합니다.
![]()
사양
| 전기적 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~11GHz(최대 18GHz) | |
| 정격 전압 | 1000VRMS*(최대 해수면) | |
| 유전체 내전압 | 1500VRMS*(최대 해수면) | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 저항 | 외부 도체 | ≤0.5mΩ |
| 중심 도체 | ≤2.5mΩ | |
| VSWR | ≤1.3 | |
| 재질 및 기계적 특성 | ||
| 중심 도체 | 수형 | 황동,
니켈 도금 |
| 암형 | 인청동,
니켈 도금 |
|
| 탄성 접점 | 인청동 | 니켈 도금 |
| 쉘 / 하우징 | 황동 스테인리스 스틸 |
니켈 도금 |
| 케이블 클램프 | 황동 | 니켈 도금 |
| 절연체 | PTFE | |
| 개스킷 | 실리콘 고무 | |
| 내구성 | 500 사이클 | |

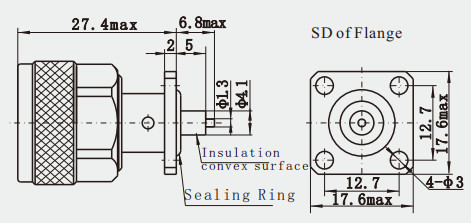

상세 도면
![]()
특징:
1. 구조 설계: N형 커넥터는 회전 및 잠금 나사 연결을 사용하여 빠르고 안정적인 연결을 제공합니다. 이 설계는 진동이나 충격 환경에서도 커넥터가 안정적인 연결을 유지할 수 있도록 합니다. 구조는 일반적으로 수형 또는 암형으로 나뉘며, 스타일에는 표준 극성 또는 역 극성이 있습니다.
2. 주파수 범위: N 커넥터는 0~11GHz의 넓은 신호 주파수 범위를 지원하며, 향상된 버전은 최대 18GHz까지 커버할 수 있어 다양한 RF 애플리케이션의 요구를 충족할 수 있습니다.
3. 전기적 성능: N형 커넥터는 낮은 손실과 높은 차폐를 포함한 우수한 전기적 성능을 제공합니다. 고품질 재료와 정밀 제조 공정으로 제작되어 신호 전송 중 손실이 매우 적어 신호 전송의 효율성과 품질을 향상시키는 데 도움이 됩니다. 한편, 쉘은 일반적으로 우수한 전자기 차폐 성능을 가진 금속 재료로 만들어져 외부 전자기 간섭이 신호 전송에 미치는 영향을 효과적으로 방지할 수 있습니다.
DeepL.com(무료 버전)으로 번역됨
제품 카탈로그:
| RF 어댑터 |
| RF 케이블 어셈블리 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
| 도파관-동축 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| BNC RF 커넥터밀리미터파 커넥터(2.4mm, 2.92mm) |
애플리케이션:
1. 무선 통신 장비: N 커넥터는 무선 통신 분야에서 중요한 역할을 하며, 안정적이고 효율적인 신호 전송을 제공하고 넓은 주파수 범위를 지원하여 이동 통신 기지국 및 무선 네트워크의 요구를 충족합니다.
2. 자동차 전자 장치: 자동차 산업에서 N형 커넥터는 다양한 센서, 제어 시스템 및 인포테인먼트 시스템을 연결하여 데이터 전송의 신뢰성과 안정성을 보장하는 데 사용됩니다.
3. 의료 기기: 의료 기기 분야는 커넥터에 대해 매우 높은 요구 사항을 가지고 있습니다. N형 커넥터는 우수한 전기적 성능과 기계적 강도 덕분에 의료 영상 장비 및 기타 중요 의료 장비에 사용됩니다.
DeepL.com(무료 버전)으로 번역됨
* 표준 수출용 상자
* 고객 요구 사항에 따름
참고:
당사는 10,000가지 이상의 N 타입 커넥터를 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없는 경우 자세한 내용은내용을 가지고 당사에 문의하십시오.
