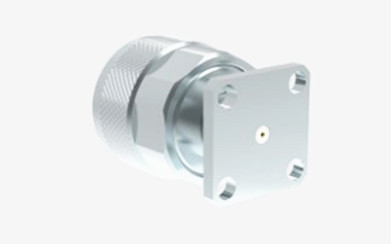

고성능 N 남성 플랜지 마운트 마이크로 스트립 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 성별: | 말레 |
| 모델: | N-JFD95 | 주파수 범위: | DC~11GHz |
| 제품명: | 앤형 고주파 동축 커넥터 | ||
| 강조하다: | N Male 플랜지 마운트 RF 커넥터,마이크로 스트립 RF 코아시얼 커넥터,RF 동축 어뎁터 커넥터 |
||
고성능 N 수 플랜지 마운트 마이크로 스트립 RF 동축 커넥터
N 타입 커넥터는 최적의 진동 방지 성능과 우수한 전기적 특성을 위해 설계된 스레드 동축 커넥터로, 일반적인 주파수 범위는 최대 11GHz입니다. 당사의 고성능 N 타입 커넥터는 이 범위를 18GHz까지 확장합니다. 다양한 종류의 RF 케이블과 호환되며 항공, 우주 항공, 레이더 시스템, 마이크로파 및 디지털 통신 산업뿐만 아니라 테스트 및 측정 장비에서도 널리 사용됩니다.
특정 고객 요구 사항을 충족하기 위해 다양한 종류의 N 타입 커넥터 및 어댑터에 대한 맞춤 설정 옵션을 제공합니다. 직선 또는 직각 구성, 플랜지 마운트 또는 벌크헤드 마운트 옵션이 필요하든 정확한 사양에 맞게 제품을 맞춤 제작할 수 있습니다.
사양
| 전기적 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 범위 | DC~11GHz(최대 18GHz) | |
| 정격 전압 | 1000VRMS*(최대 해수면) | |
| 유전체 내전압 | 1500VRMS*(최대 해수면) | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 저항 | 외부 도체 | ≤0.5mΩ |
| 중심 도체 | ≤2.5mΩ | |
| VSWR | ≤1.3 | |
| 재질 및 기계적 특성 | ||
| 중심 도체 | 수 | 황동,
니켈 도금 |
| 암 | 인청동,
니켈 도금 |
|
| 탄성 접점 | 인청동 | 니켈 도금 |
| 쉘 / 하우징 | 황동 스테인리스 스틸 |
니켈 도금 |
| 케이블 클램프 | 황동 | 니켈 도금 |
| 절연체 | PTFE | |
| 개스킷 | 실리콘 고무 | |
| 내구성 | 500 사이클 | |

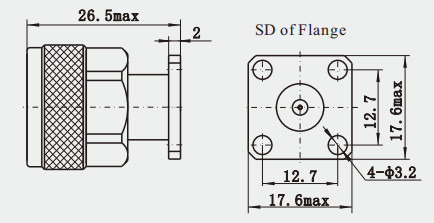

상세 도면
특징:
1. 기계적 강도: N 타입 커넥터는 우수한 전기 전도성과 기계적 강도를 가진 금속 재질로 만들어집니다. 신호 전송을 위한 회로 역할을 할 뿐만 아니라 내부 부품을 고정하고 보호하는 역할도 합니다. 또한 컴팩트한 디자인과 뛰어난 성능은 다양한 RF 신호 전송을 위한 안정적인 연결 솔루션을 제공합니다.
2. 적용 분야: N 커넥터는 항공, 우주 항공, 레이더, 마이크로파 통신, 디지털 통신, 의료 장비 및 기타 분야에서 널리 사용됩니다. 우수한 전기적 성능과 기계적 강도로 인해 높은 전력 용량, 우수한 RF 성능 및 더 큰 크기의 동축 케이블 작업이 필요한 분야에 특히 적합합니다.
3. 호환성: N 커넥터는 세미 리지드 케이블 및 유연한 케이블 등 다양한 유형의 케이블과 호환되므로 실제 응용 분야에서 더 광범위하게 적용할 수 있습니다.
제품 카탈로그:
| RF 어댑터 |
| RF 케이블 어셈블리 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
| 도파관-동축 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm) |
응용 분야:
1. 마이크로파 통신: 마이크로파 통신 분야에서 N 커넥터는 마이크로파 전송 라인을 연결하여 효율적인 신호 전송을 보장하고 신호 손실을 줄이는 데 사용됩니다.
2. 디지털 통신: 디지털 통신 시스템은 빠르고 정확한 데이터 전송을 요구하며, N 타입 커넥터는 데이터 무결성과 전송 속도를 보장하는 데 필요한 연결 솔루션을 제공합니다.
3. 마이크로파 측정: 마이크로파 측정 장비에서 N 타입 커넥터는 테스트 장비를 테스트 대상 장치에 연결하는 데 사용되며, 정확한 연결 성능은 측정 결과의 정확성에 매우 중요합니다.
포장 및 배송:
* 표준 수출용 상자
* 고객 요구 사항에 따라
참고:
당사는 10,000가지 이상의 N 타입 커넥터를 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없는 경우 자세한 내용을 알려주시면 연락해 주십시오.세부 정보.
