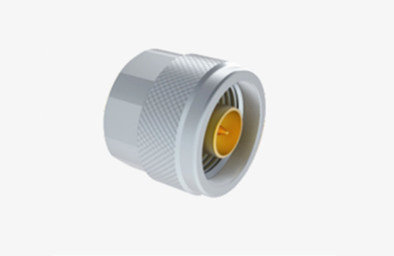

N 2# 반강직/유연 케이블을 위한 남성 용접 스테인리스 스틸 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | N 유형 RF 동축 커넥터 | 접착: | 금으로 접힌/니켈로 접힌 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-JB2G-2 | 성별: | 말레 |
| 절연 저항: | ≥500MΩ | 전압 정재파비: | ≤1.3 |
| 강조하다: | N 남성 RF 동축 연결 장치,스테인리스 스틸 RF 코아시얼 커넥터 |
||
N 2# 반강직/유연 케이블을 위한 남성 용접 스테인리스 스틸 RF 코아시얼 커넥터
N형 커넥터는 진동에 대한 탁월한 저항, 뛰어난 전기 성능 및 11GHz까지의 전형적인 주파수 범위로 유명한 스레드 코아시얼 커넥터입니다.우리의 전문 버전은 18GHz까지 효과적으로 작동 할 수 있습니다.이 커넥터는 다재다능하고 다양한 RF 케이블 유형과 호환되며 항공, 항공우주, 레이더 시스템, 마이크로 웨브 통신, 디지털 전송,그리고 시험 및 측정 장비.
우리는 N형 커넥터와 어댑터의 다양한 배열에 대한 사용자 정의 서비스를 제공합니다. 개별 고객 사양을 정확하게 충족시키기 위해.플랜지 마운트 또는 방벽 마운트 옵션, 우리는 당신의 독특한 필요에 맞춘 솔루션을 할 수 있습니다.
사양
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

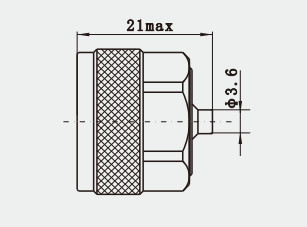

상세 한 그림
특징:
1외부 전도기: 보통 금속 물질로 만들어지며, 좋은 전기 전도성과 기계적 강도를 가지고 있으며, 신호 전송 회로뿐만 아니라,또한 내부 부분을 고정하고 보호하는 역할을 합니다..
2내부 선도자: 또한 금속 물질로 만들어졌으며 외부 선도자는 함께 신호 전송 채널을 구성합니다.설계는 낮은 손실과 높은 효율의 신호 전송을 보장해야합니다..
3단열기: 내부와 외부 선도자 사이에 위치하고, 신호 단회로를 방지하기 위해, 둘을 격리하는 데 사용됩니다.좋은 온도 저항성.
4잠금 메커니즘: 로킹의 회전을 통해 가닥 연결을 사용하여 빠르고 신뢰할 수있는 연결을 달성합니다.이 디자인은 진동 또는 충격 환경에서 커넥터를 안정적인 연결을 유지할 수 있습니다.
성능 특징
응용 프로그램:
1무선 통신 장비: N형 RF 동축 커넥터는 RF 신호를 연결하고 전송하는 무선 통신 장비에서 중요한 역할을합니다.넓은 대역폭의 전송으로 인해, 낮은 손실, 높은 보호 및 내구성, 그것은 신호 전송 품질에 대한 무선 통신 장비의 높은 요구 사항을 충족 할 수 있습니다.
2자동차 전자 장비: 자동차 전자 장비에서 N형 RF 동축 연결 장치도 널리 사용됩니다. 신뢰할 수있는 신호 연결을 제공할 수있을뿐만 아니라,또한 먼지와 방수 (IP67), 다양한 야외 환경에 적합합니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
