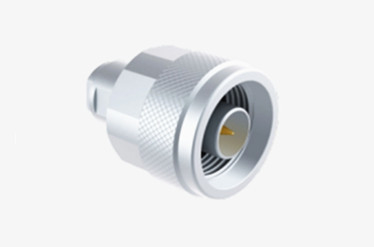

N-JB3G-2 주파수 범위 DC-11GHz 스테인리스 스틸 솔더 클램프 RF 코아시얼 커넥터 3 반 유연 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | N 유형 RF 동축 커넥터 | 접착: | 금으로 접힌/니켈로 접힌 |
|---|---|---|---|
| 성별: | 말레 | 주파수 범위: | DC~11GHz |
| 모델: | N-JB3G-2 | 임페던스: | 50Ω |
| 강조하다: | 스테인리스 스틸 RF 코아시얼 커넥터,DC-11GHz RF 코아시얼 커넥터 |
||
N 3# 반유연 케이블을 위한 남성 스테인리스 스틸 용접 클램프 RF 코아시얼 커넥터
N형 커넥터는 강력한 진동 방지 성질과 우수한 전기 특성으로 알려진 가닥 코아시얼 커넥터이며, 일반적으로 11 GHz 주파수 범위 내에서 작동합니다.하지만, 우리의 고급 모델은 최대 18 GHz의 주파수를 지원 할 수 있습니다. 이러한 커넥터는 다양하고 다양한 RF 케이블 유형과 호환되며 항공,항공우주, 레이더 시스템, 마이크로 웨브 통신, 디지털 통신, 시험 및 측정 도구.
우리는 다양한 N형 커넥터와 어댑터에 대한 사용자 정의 서비스를 제공하여 고객의 특정 요구 사항을 충족시킵니다. 직각 또는 직각 구성이 필요하든,플랜지 마운트 또는 방벽 마운트 옵션, 우리는 당신의 독특한 필요에 맞게 우리의 제품을 조정할 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속, 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

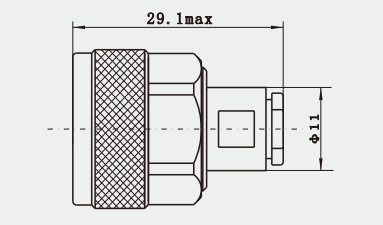

상세 한 그림
특징:
1넓은 대역폭 전송: 0에서 11GHz까지의 광범위한 신호 주파수를 지원합니다.
2낮은 손실: 고품질의 재료와 정밀한 제조 과정을 채택하여 신호 전송 중에 발생하는 손실은 매우 낮습니다.이는 신호 전송의 효율성과 품질을 향상시키는 데 도움이 됩니다.
3높은 보호: 껍질은 일반적으로 좋은 전자기 보호 성능을 가진 금속 물질로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
4강한 내구성: 특수 처리 및 테스트 후, 그것은 열악한 환경 조건 (고 온도, 낮은 온도, 습도 등) 에서 안정적으로 작동 할 수 있습니다.) 그리고 긴 사용 수명.
5. 조작하기 쉽다: 스레드 연결의 사용은 연결 및 해체에 쉽고 빠르게 연결을 만듭니다. 또한, 짝짓기 표면에는 밀폐 고리가 있습니다.그리고 다양한 야외 환경에 적합합니다..
좋은 호환성: 반 딱딱한 케이블과 유연한 케이블 등을 포함한 많은 종류의 케이블과 호환성, 이는 실용적인 응용 분야에서 더 광범위하게 적용되도록합니다.
응용 프로그램:
1무선 통신 장비: N형 RF 동축 커넥터는 RF 신호를 연결하고 전송하는 무선 통신 장비에서 중요한 역할을합니다.넓은 대역폭의 전송으로 인해, 낮은 손실, 높은 보호 및 내구성, 그것은 신호 전송 품질에 대한 무선 통신 장비의 높은 요구 사항을 충족 할 수 있습니다.
2항공우주: 항공우주 분야에서 N형 RF 동축 연결 장치도 중요한 역할을합니다. 높은 온도, 낮은 온도, 습도 등과 같은 혹독한 환경 조건에 견딜 수 있습니다.그리고 신호 전송의 신뢰성을 보장하기 위해 안정적인 작업 상태를 유지.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
