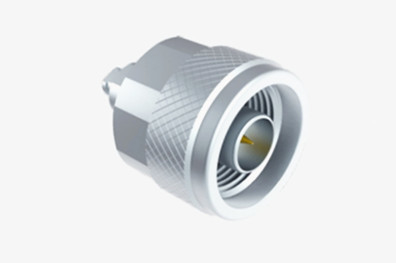

CXN3506 / MF108A 케이블용 N 타입 용접 클램프 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 전압 정재파비: | ≤1.3 | 주파수 범위: | DC~11GHz |
| 모델: | N-J506G | 임페던스: | 50Ω |
| 강조하다: | N형 RF 코아시얼 커넥터,MF108A RF 코아시얼 커넥터,CXN3506 RF 코아시얼 커넥터 |
||
CXN3506/MF108A 케이블용 N형 솔더 클램프 RF 코아시얼 커넥터
N 시리즈의 커넥터는 MIL-C-39012의 사양을 준수하여 정밀하게 설계 및 제조되며, 가닥 연결을 사용하여 공기를 다이 일렉트릭 매체로 사용합니다.이 설계는 11GHz의 주파수까지의 특별한 전기 성능을 보장합니다.우리 회사의 정밀 커넥터는 18GHz까지의 주파수를 지원할 수 있으며 다양한 전파 케이블과 호환됩니다.이 커넥터 는 뛰어난 충격 저항성 으로 높이 평가 됩니다따라서 항공, 항공우주, 레이더, 마이크로파 통신, 디지털 통신,그리고 마이크로파 측정또한, N형 커넥터는 일반적으로 테스트 인터페이스 커넥터로 사용되며 다양한 테스트 도구에 널리 통합됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

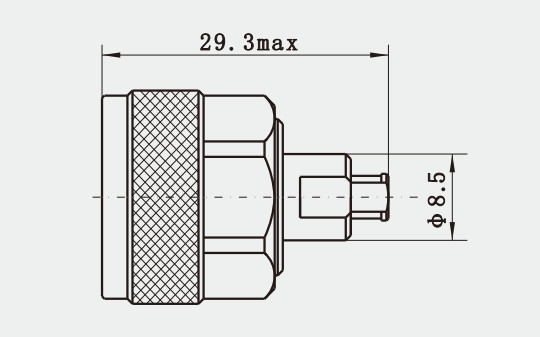

상세 한 그림
특징
1재료와 내구성:
N형 커넥터의 바디 소재는 청동 또는 스테인리스 스틸이 될 수 있다. 스테인리스 스틸로 만든 N형 커넥터는 일반적으로 더 내구적이며 제조 비용이 더 높다.
2구조와 종류:
N형 커넥터는 견고하게 구성되어 있으며, 가혹한 작업 환경이나 반복적인 연결과 분리이 필요한 테스트 영역에서 자주 사용됩니다.
남성 또는 여성으로 분류되며 스타일은 표준 또는 역극성으로 제공됩니다.
모양은 직각 또는 직각 유형, 4홀 플랜지 유형, 프레스 인 유형, 방벽 유형, 2홀 패널 유형, 4홀 패널 유형 또는 무부하 유형 및 기타 많은 유형으로 분류됩니다.
신청서
1통신 장비: N형 커넥터는 마이크로 웨브 장비 및 디지털 통신 시스템을 포함한 다양한 통신 장치에 사용됩니다.그들은 RF 회로 내에서 RF 케이블 또는 마이크로 스트립 라인의 연결을 용이하게합니다..
2테스트 장비: 우수한 보호 성능으로 인해N형 커넥터는 정확한 신호 전송을 보장하고 전자기 간섭을 방지하기 위해 시험 및 측정 장비에 자주 사용됩니다..
3항공우주: N형 커넥터는 높은 신뢰성 및 진동에 대한 견고한 저항력으로 인해 군사 통신, 항공우주 및 지상 발사 시스템에서 널리 사용됩니다.
4무선 장치: 극단적 인 온도, 압력 또는 진동 환경과 같은 높은 수준의 보호를 요구하는 특수 응용 프로그램에서 N형 커넥터는 이상적인 선택입니다.
5안테나 및 레이더 시스템: N형 커넥터는 안테나 및 레이더 시스템에서도 안정적인 신호 전송 및 고품질 통신 링크를 보장하기 위해 일반적으로 발견됩니다.
6의료기기: 일부 고정밀 의료기기에서는 N형 커넥터가 센서를 연결하고 신호를 전송하는 데 사용될 수 있습니다. 특히 소형 커넥터가 필요한 응용 프로그램에서.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
