N 시리즈 남성 용접 클램프 RF 코아시얼 커넥터 CXN3507/MF363A 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 전압 정재파비: | ≤1.3 | 주파수 범위: | DC~11GHz |
| 모델: | N-J507G-1 | 임페던스: | 50Ω |
| 강조하다: | CXN3507/MF363A RF 코아시얼 커넥터,N 시리즈 RF 코아시얼 커넥터,남성 용매 클램프 RF 코아시얼 커넥터 |
||

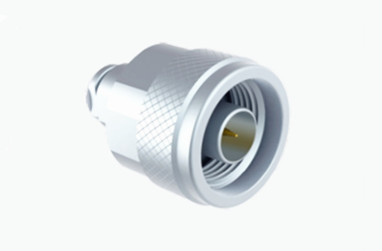

N 시리즈 남성 용접 클램프 RF 코아시얼 커넥터 CXN3507/MF363A 케이블
N형 커넥터는 뛰어난 진동 방지 성능과 전기적 특성으로 알려진 가닥 코아시얼 커넥터이며, 일반적으로 11GHz까지의 주파수 범위를 지원합니다.우리의 커넥터는 이 범위를 18GHz까지 확장합니다.그들은 다양한 유형의 RF 케이블과 호환되며 항공, 레이더, 마이크로 웨브, 디지털 통신 및 테스트 및 측정 도구에서 널리 사용됩니다.
우리는 또한 고객의 특정 요구 사항을 충족시키기 위해 다른 N형 커넥터와 어댑터에 대한 사용자 정의 옵션을 제공합니다. 당신이 직각 또는 직각 구성이 필요하든,플랜지 마운트 또는 방벽 마운트, 우리는 당신의 필요를 수용 할 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |
특징
1. N형 커넥터는 스냅 / 솔더, 스냅 / 솔더 (정적 접촉), 크림프 / 솔더, 필드 교체 가능, 솔더 또는 솔더 / 솔더를 포함한 다양한 종결 스타일에서 사용할 수 있습니다.
2적용 시나리오:
N형 커넥터는 저손실 유형을 포함하여 다양한 동축 케이블에 적합합니다.
높은 전력과 높은 성능이 필요한 곳에서 우수하며 더 큰 저손실 케이블과 사용하기에 더 적합합니다.
레이더, 통신, 데이터 전송 및 항공우주 장비에서 널리 사용됩니다.

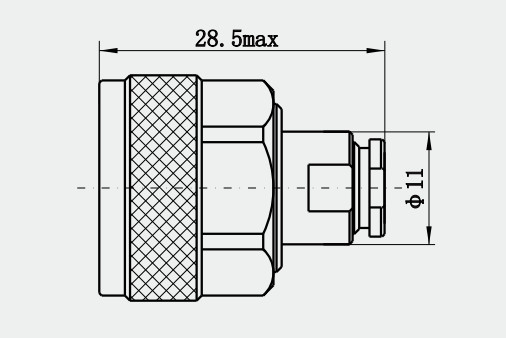

상세 한 그림
신청서
1산업 장비: 산업 자동화 및 제어 시스템에서 N 커넥터는 센서를 연결하는 데 사용됩니다.신호 전송의 정확성과 안정성을 보장하기 위한 제어기 및 기타 장비.
2해양 환경: 해양 환경 내성 N 커넥터는 해양 탐사 장비 및 수중 통신 시스템에 설계되었습니다.수질이 잘 맞지 않는 구조와 부식 저항성 소재.
3시험 및 측정 장비:N형 커넥터는 실험실 및 시험 환경에서 시험 장비를 연결하고 시험 과정의 신뢰성을 보장하기 위해 반복 연결 및 연결을 지원합니다..
4방송 TV: 방송 TV 전송 시스템에서 N 커넥터는 전송기, 수신기 및 안테나를 연결하여 고품질의 비디오 및 오디오 신호 전송을 지원합니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
