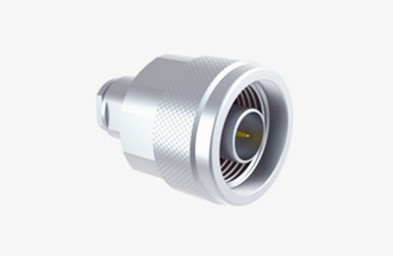

N MF147A/MF147B 케이블용 남성 스테인리스 스틸 용접기 + 클램프 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-J416G-1 | 성별: | 말레 |
| 강조하다: | N 남성 RF 동축 연결 장치,스테인리스 스틸 RF 코아시얼 커넥터,MF147B 케이블 RF 코아시얼 커넥터 |
||
N MF147A/MF147B 케이블용 남성 스테인리스 스틸 용접기 + 클램프 RF 코아시얼 커넥터
N형 커넥터는 뛰어난 진동 방지 기능과 전기 성능으로 알려진 가닥 코아시얼 커넥터이며, 전형적인 주파수 범위는 최대 11 GHz입니다.우리의 N형 커넥터는 18 GHz까지의 주파수를 지원할 수 있습니다.그들은 다양한 유형의 RF 케이블과 호환되며 항공, 항공우주, 레이더, 마이크로 웨브, 디지털 통신 및 테스트 및 측정 도구에서 일반적으로 사용됩니다.
우리는 다양한 유형의 N형 커넥터와 어댑터에 대한 사용자 정의를 제공합니다. 다양한 고객의 요구 사항을 충족합니다. 당신이 직각 또는 직각 구성이 필요하든,플랜지 마운트 또는 방벽 마운트 옵션, 우리는 당신의 특정 요구를 수용 할 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

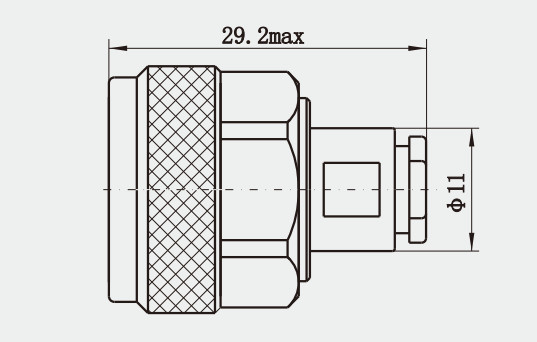

상세 한 그림
특징:
1주파수 범위: N형 커넥터는 0에서 11 GHz 주파수 범위에서 신호를 지원하며, 18 GHz까지 향상된 유형이 제공됩니다.이것은 고 주파수 응용 프로그램에서 우수하게 만들고 현대 통신 및 레이더 시스템의 요구를 충족시킵니다..
2임피던스 사양: N 커넥터의 임피던스 사양은 일반적으로 50 오름이며 RF 분야에서 가장 일반적으로 사용되는 임피던스 값 중 하나입니다.신호 전송의 안정성과 효율성을 보장하는 데 도움이 됩니다..
응용 프로그램:
1기지국 건설: N형 커넥터는 신호 전송의 안정성과 신뢰성을 보장하기 위해 기지국 RF 송수신 모듈에 사용됩니다.
2마이크로파 전송: 마이크로파 전송 시스템에서는 N 커넥터가 안테나를 송신/ 수신 장비와 연결하여 효율적인 신호 전송 경로를 제공합니다.
제품 카탈로그
| RF 어댑터 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| MCX/MMCX RF 커넥터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| 밀리미터 파동 연결 장치 (2.4mm, 2.92mm) |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
