N형 여성 스테인리스 스틸 RF 커넥터 CXN3507/ M363A 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | N 유형 RF 동축 커넥터 | 접착: | 금으로 접힌/니켈로 접힌 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-KF507G-2 | 성별: | 여성 |
| 강조하다: | N형 여성 RF 커넥터,CXN3507 RF 커넥터,M363A RF 커넥터 |
||

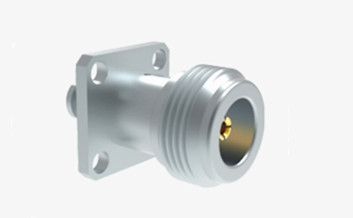

N형 여성 스테인리스 스틸 RF 커넥터 CXN3507/ M363A 케이블
N 시리즈 커넥터는 MIL-C-39012 표준에 따라 설계 및 제조됩니다. 가닥 연결과 공기를 다이 일렉트릭 매체로 사용하여,이 커넥터는 11GHz까지의 주파수에서 우수한 전기 성능을 제공합니다.우리의 정밀 엔지니어링 커넥터는 이 범위를 18GHz까지 확장하고 광범위한 전파 케이블에 적응합니다.높은 신뢰성, 광범위한 주파수 대역폭, 추가 혜택, 그들은 항공, 항공 우주, 레이더 시스템, 마이크로 웨브 통신,디지털 통신, 마이크로파 측정.
또한, N형 커넥터는 테스트 인터페이스 커넥터로서 널리 사용되고 있으며, 테스트 및 측정 장비에서 광범위하게 사용된다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 가스켓 | 실리콘 고무 | |
| 단열기 | PTFE | |
| 내구성 | 500 회로 | |

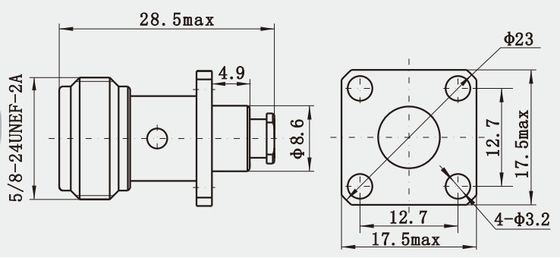

상세 한 그림
특징:
1외관 및 구조: N형 커넥터는 직각 또는 직각 프로파일뿐만 아니라 4 홀 플랜지, 압축, 방벽, 2 홀 패널, 4 홀 패널,또는 다른 설치 및 응용 필요에 맞게 적합하지 않은 유형단단한 구조로, 그것은 일반적으로 반복 된 플러그 및 탈 플러그가 필요한 가혹한 작업 환경 또는 테스트 영역에서 사용됩니다.
2종료 방법: N 커넥터는 스냅 / 솔더, 스냅 / 솔더 (정적 접촉), 크림프 / 솔더, 필드 교체 가능, 솔더,또는 용접/연접, 유연한 연결 옵션을 제공합니다.
응용 프로그램:
1위성 통신: 위성 통신 시스템에서는,N형 커넥터는 데이터 전송의 효율성과 안전을 보장하기 위해 지상 스테이션과 위성 사이의 통신 링크를 연결하는 데 사용됩니다..
2항공기: 항법 시스템, 통신 시스템 등 항공기 장비는 또한 혹독한 작업 환경에 대처하기 위해 N형 커넥터를 널리 사용합니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| SMA/SSMA RF 커넥터 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| MCX/MMCX RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| 유리-금속 밀폐 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| 밀리미터 파동 연결 장치 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
