N 시리즈 CXN3449/MF503A 케이블을 위한 스테인리스 스틸 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-JW417G | 성별: | 말레 |
| 강조하다: | 남성 오른쪽 각 RF 코아시얼 커넥터,스테인리스 스틸 RF 코아시얼 커넥터,CXN3449/MF503A RF 코아시얼 커넥터 |
||

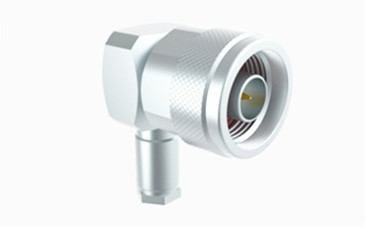

N 시리즈 CXN3449/MF503A 케이블을 위한 스테인리스 스틸 RF 코아시얼 커넥터
N형 커넥터는 힌트된 코아시얼 커넥터로 강력한 진동 방지 성능과 뛰어난 전기 특성을 갖도록 설계되었습니다. 우리의 모델은 18GHz까지의 주파수를 지원합니다.이 커넥터는 다양한 RF 케이블과 호환되며 항공과 같은 산업에서 광범위하게 사용됩니다, 항공우주, 레이더 시스템, 마이크로 웨브 통신, 디지털 통신, 그리고 시험 및 측정 도구.
우리는 다양한 고객 요구 사항을 충족시키기 위해 다양한 N형 커넥터에 대한 사용자 정의 옵션을 제공합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

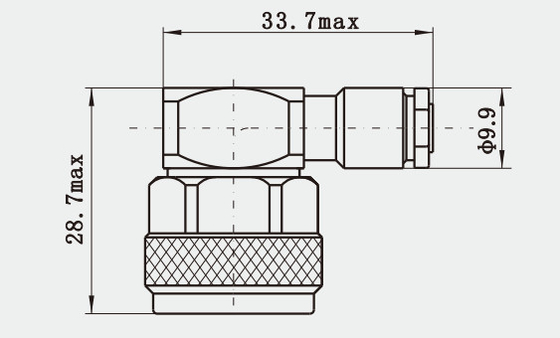

상세 한 그림
특징:
1. 몸소 재료: N 커넥터의 몸소 재료는 구리 또는 스테인리스 스틸이 될 수 있습니다. 스테인리스 스틸 커넥터는 더 내구성이 있으며 고온과 같은 혹독한 환경에 적합합니다.높은 습도와 부식성 가스.
2신뢰성 및 수명: N형 커넥터는 높은 신뢰성과 긴 수명이 특징이며 다양한 혹독한 환경에서 안정적으로 작동 할 수 있습니다.그 가닥 연결 메커니즘은 느슨하고 떨어지는 것을 효과적으로 방지하기 위해 합리적으로 설계되었습니다..
응용 프로그램:
1제어 시스템: 산업 제어 시스템에서 N 커넥터는 제어 신호의 정확한 전송을 보장하기 위해 다양한 센서와 액추에터를 연결하는 데 사용됩니다.
2시험 및 측정 장비: 시험 및 측정 장비에서 N형 커넥터는 신뢰할 수 있는 신호 연결을 제공하기 위해 시험 기기와 테스트 중인 장치를 연결하는 데 사용됩니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| 밀리미터 파동 연결 장치 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
