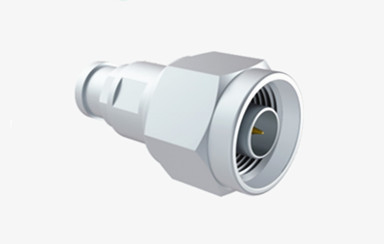

N CXN3450/MF740A 케이블 솔더 타입의 남성 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | N 유형 RF 동축 커넥터 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-J206G-1 | 성별: | 여성 |
| 강조하다: | 용접형 RF 코아시얼 커넥터,N 남성 RF 동축 연결 장치,CXN3450 RF 코아시얼 커넥터 |
||
N CXN3450/MF740A 케이블 솔더 타입의 남성 RF 코아시얼 커넥터
N형 커넥터 (N-type connector) 는 뛰어난 진동 방지 성질과 전기 성능으로 알려진 가닥 코아시얼 커넥터의 일종이며, 전형적인 주파수 범위는 11 GHz까지입니다.최대 18 GHz까지 효율적으로 작동할 수 있습니다.이 커넥터는 다재다능하고 다양한 유형의 RF 케이블과 호환되며 항공, 항공우주, 레이더 시스템, 마이크로 웨브 통신,디지털 통신, 시험 및 측정 장비.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

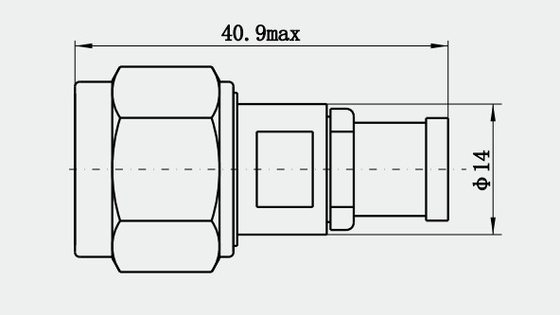

상세 한 그림
특징:
1외부 전도기: 보통 금속 물질로 만들어지며, 좋은 전기 전도성과 기계적 강도, 신호 전송 회로뿐만 아니라,또한 내부 부분을 고정하고 보호하는 역할을 합니다..
2내부 선도자: 또한 금속 물질로 만들어졌으며 외부 선도자는 함께 신호 전송 채널을 구성합니다.설계는 낮은 손실과 높은 효율의 신호 전송을 보장해야합니다..
3단열기: 내부와 외부 선도자 사이에 위치하고, 신호 단회로를 방지하기 위해, 둘을 격리하는 데 사용됩니다.좋은 온도 저항성.
4잠금 메커니즘: 로킹의 회전을 통해 가닥 연결을 사용하여 빠르고 신뢰할 수있는 연결을 달성합니다.이 디자인은 진동 또는 충격 환경에서 커넥터를 안정적인 연결을 유지할 수 있습니다.
응용 프로그램:
1무선 통신 장비: N 타입 스플라이스 케이블 RF 커넥터는 기지국, 안테나 시스템,마이크로파 전송 장비 등넓은 대역폭 전송 특성과 낮은 손실 성능으로 안정적인 신호 전송을 보장합니다.
2자동차 전자 장비: 자동차 전자 장치의 향상과 함께 N형 커넥터는 자동차 레이더, 내비게이션 시스템,무선 충전 및 고주파 신호 전송 수요를 충족시키는 다른 장비.
3의료기기: 의료기기 분야에서 N형 연결 케이블 RF 커넥터는 의료기기의 무선 모니터링, 데이터 전송 등을 위해 사용될 수 있습니다.정확성 및 실시간 의료 데이터를 보장하기 위해.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
