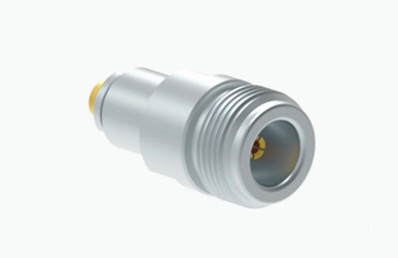

N MF147A/MF147B 케이블용 여성 스테인리스 스틸 RF 코아시얼 커넥터 클램프 마운트
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz(Max.18GHz) |
| 모델: | N-K416G | 전압 정재파비: | ≤1.3 |
| 강조하다: | 클램프 마운트 RF 코아시얼 커넥터,N 여성 RF 동축 연결 장치,스테인리스 스틸 RF 코아시얼 커넥터 |
||
N MF147A/MF147B 케이블용 여성 스테인리스 스틸 RF 코아시얼 커넥터 클램프 마운트
N형 커넥터는 견고한 진동 방지 기능과 뛰어난 전기 특성으로 유명한 스레드 코아시얼 커넥터이며, 전형적인 주파수 범위는 최대 11 GHz입니다.하지만, 그들은 최대 18 GHz의 주파수를 지원 할 수 있습니다. 스레드 결합 디자인은 낮은 소음과 충격과 진동에 대한 높은 저항을 보장합니다. 우리의 LTI N 커넥터는 MIL-C-39012 표준을 준수합니다.이 커넥터는 다양한 RF 케이블과 호환되며 항공과 같은 산업에서 널리 사용됩니다., 항공우주, 레이더 시스템, 마이크로 웨브 통신, 디지털 통신, 시험 및 측정 도구.
우리는 다양한 N형 커넥터와 어댑터에 대한 사용자 정의 옵션을 제공합니다. 다양한 고객 요구 사항을 충족하기 위해. 당신이 직각 또는 직각 구성이 필요하든,플랜지 마운트 또는 방벽 마운트, 우리는 당신의 특정 필요에 맞춘 솔루션을 만들 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

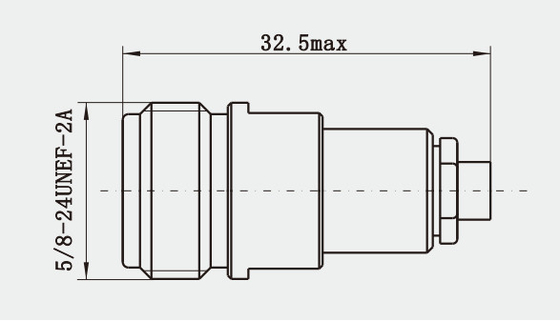

상세 한 그림
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
특징:
1넓은 대역폭 전송: 0에서 11GHz까지의 광범위한 신호 주파수를 지원하며 향상 된 유형은 18GHz까지 커버 할 수 있습니다.다양한 RF 애플리케이션의 요구를 충족.
2낮은 손실: 고품질의 재료와 정확한 제조 과정을 채택하여 신호 전송 중에 발생하는 손실은 매우 낮습니다.이는 신호 전송의 효율성과 품질을 향상시키는 데 도움이 됩니다.
3높은 보호: 껍질은 일반적으로 좋은 전자기 보호 성능을 가진 금속 물질로 만들어집니다.신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지할 수 있는.
4강한 내구성: 특수 처리 및 테스트 후, 그것은 열악한 환경 조건 (고 온도, 낮은 온도, 습도 등) 에서 안정적으로 작동 할 수 있습니다.) 그리고 긴 사용 수명.
응용 프로그램:
1항공우주: 항공우주 분야는 커넥터에 대한 매우 높은 성능 요구 사항이 있으며, N 타입 스플라이스 케이블 RF 커넥터는 위성 통신, 레이더 시스템,항공기 내비게이션 및 다른 주요 시스템 높은 신뢰성, 고온 저항, 진동 저항 및 기타 특성.
2방송 및 텔레비전 장비: 방송 및 텔레비전 전송 시스템에서 N형 연결 케이블 RF 커넥터는 송신기, 수신기,방송 및 텔레비전 신호의 고품질 전송을 보장하기 위한 안테나 및 기타 장비.
3산업 자동화: 산업 자동화 제어 시스템에서는 다양한 센서를 연결하기 위해 N형 커넥터를 사용할 수 있습니다.액추에이터와 컨트롤러, 데이터의 빠른 전송과 제어 명령어의 정확한 실행을 실현.
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 빠른 시일 내에 귀하의 조사를 받을 것을 기대합니다. 당신이 필요로하는 것을 저희에게 연락하십시오 ((케이블 길이 / 커넥터) 그래서 우리는 당신에게 SPEC를 제공 할 수 있습니다.경쟁력 있는 가격, 신속한 반응, 시간 내에 배달
