N형 여성 4홀 플랜지 마이크로 스트립 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 성별: | 여성 | 가스킷: | 실리콘 고무 |
| 내구성: | 500이지 사이클 | 몸체 유형: | 일직선 |
| 강조하다: | 4홀 플랜지 RF 코아시얼 커넥터,마이크로 스트립 RF 코아시얼 커넥터 |
||

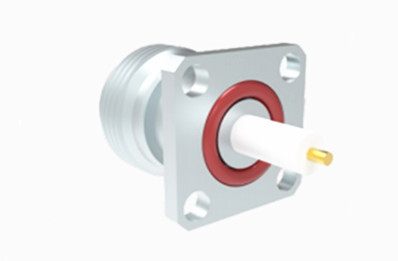

타입 N 여성 4홀 플랜지 마이크로 스트립 RF 코아시얼 커넥터
N형 커넥터는 나선 결합 메커니즘을 활용한 동축 커넥터로 진동에 대한 뛰어난 저항과 우수한 전기 성능을 제공합니다.일반적으로 11 GHz 주파수 범위 내에서 작동하지만 18 GHz까지의 주파수를 지원할 수 있습니다.이 커넥터는 다재다능하고 다양한 유형의 RF 케이블과 호환되며 항공, 항공우주, 레이더 시스템, 마이크로 웨브 통신,디지털 통신, 시험 및 측정 장비
우리는 다양한 N형 커넥터와 어댑터에 대한 사용자 정의 옵션을 제공하여 고객의 특정 요구 사항을 충족시킵니다.플랜지 마운트 또는 방벽 마운트 구성, 우리는 당신의 필요에 맞게 우리의 제품을 조정할 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |

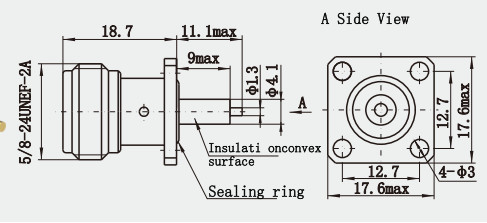

상세 한 그림
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |
특징:
1견고한 구조: N형 커넥터는 견고한 구조 설계를 가지고 있으며 반복적으로 연결 및 분리해야하는 가혹한 작업 환경 또는 테스트 영역에 적합합니다.
2스레드 연결: N형 커넥터는 회전 잠금으로 빠르고 신뢰할 수있는 연결을 위해 스레드됩니다.이 설계는 커넥터가 진동 또는 충격 환경에서도 안정적인 연결을 유지할 수 있습니다..
3좋은 보호: N형 커넥터의 껍질은 일반적으로 금속 재료로 만들어집니다.전자기 차단 성능이 좋으며 신호 전송에 외부 전자기 간섭의 영향을 효과적으로 방지 할 수 있습니다..
응용 프로그램:
1통신 장비: N형 커넥터는 기본 스테이션 및 안테나 시스템과 같은 무선 통신 장비에서 널리 사용됩니다.광범위한 작동 주파수 및 낮은 손실, N형 커넥터는 이러한 장치의 고성능 RF 커넥터 수요를 충족시킬 수 있습니다.
2자동차 전자: 자동차 전자에서 N 커넥터도 중요한 역할을 합니다.자동차 전자 장치 간의 안정적이고 신뢰할 수있는 신호 전송을 보장하기 위해 신뢰할 수있는 연결 솔루션을 제공 할 수 있습니다..
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| MCX/MMCX RF 커넥터 |
| 코아시얼 어댑터로 파도 안내 |
| TNC RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| SMA/SSMA RF 커넥터 |
| 마이크로 웨이브 회전 관절 |
| N형 RF 커넥터 |
| BNC RF 커넥터 |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
