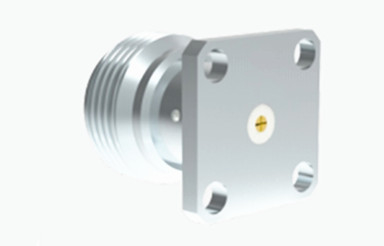

N 여성 RF 코아시얼 커넥터와 마이크로 스트립 일치 핀φ 0.45
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 전압 정재파비: | ≤1.3 | 주파수 범위: | DC~11GHz |
| 모델: | N-KFD55 | 임페던스: | 50Ω |
| 강조하다: | N 여성 RF 동축 연결 장치,φ0.45 RF 코아시얼 커넥터 |
||
N 마이크로 스트립이 일치하는 핀φ0과 함께 여성 RF 코아시얼 커넥터45
N 시리즈 커넥터는 MIL-C-39012에 따라 설계 및 제조되며, 가닥 연결을 특징으로하며 공기 를 다이 일렉트릭로 사용합니다.11GHz까지 뛰어난 전기 성능을 제공합니다.우리의 정밀 커넥터는 18 GHz까지의 주파수를 지원할 수 있으며 다양한 전파 케이블에 적응할 수 있습니다. 이 커넥터는 뛰어난 충격 저항으로 유명합니다.높은 신뢰성, 그리고 넓은 대역폭으로 항공, 항공우주, 레이더, 마이크로파 통신, 디지털 통신 및 마이크로파 측정과 같은 산업에서 널리 사용됩니다.N형 커넥터는 일반적으로 테스트 인터페이스 커넥터로 사용됩니다., 많은 테스트 도구에 널리 통합되었습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

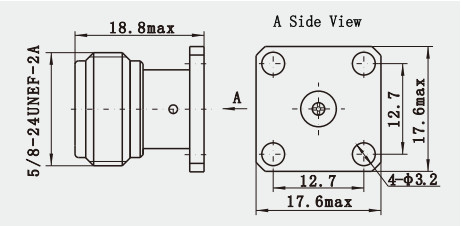

상세 한 그림
특징
1낮은 손실: 고품질의 재료와 정밀 제조 프로세스를 사용하여 N형 커넥터는 신호 전송 과정에서 매우 낮은 손실을 발생시킵니다.이는 신호 전송의 효율성과 품질을 향상시키는 데 도움이 됩니다.
2강한 내구성: 특수 처리 및 테스트 후, N형 커넥터는 혹독한 환경 조건 (고온, 낮은 온도, 습도 등) 에서 안정적으로 작동 할 수 있습니다.) 그리고 긴 사용 수명.
3좋은 호환성: N 커넥터는 반 딱딱한 케이블과 유연한 케이블 등을 포함한 많은 종류의 케이블과 호환이 가능하므로 실용적인 응용 분야에서 더 광범위하게 적용됩니다.
신청서
1의료기기: N형 커넥터는 의료기기 분야에서 의료 장비의 RF 신호 전송을 위한 신뢰할 수 있는 연결을 제공하기 위해 사용된다.이것은 의료 장비의 적절한 기능을 보장하기 위해 높은 수준의 정확성과 신뢰성을 가진 커넥터가 필요합니다..
2항공우주: 항공우주 분야에서, N 커넥터는 또한 광범위한 응용 프로그램을 가지고 있습니다. 그것은 고성능에 대한 항공우주 장비의 요구를 충족시킬 수 있습니다.극한 환경에서 장비의 안정적인 작동을 보장하기 위한 높은 신뢰성 연결 장치.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨이브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
