N 스테인레스 스틸 여성 4 홀 플랜지 RF 코아시얼 커넥터 통신
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-KFD289G | 성별: | 여성 |
| 강조하다: | 4홀 플랜지 RF 코아시얼 커넥터,N 스테인리스 스틸 RF 코아시얼 커넥터,통신 RF 코아시얼 커넥터 |
||

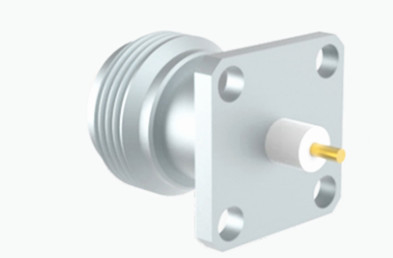

N 스테인레스 스틸 여성 4 홀 플랜지 RF 코아시얼 커넥터 통신
N형 커넥터는 뛰어난 진동 방지 특성 및 전기 성능으로 알려진 가닥 코아시얼 커넥터이며, 전형적인 주파수 범위는 최대 11GHz입니다.우리의 N형 커넥터는 18GHz까지 효율적으로 작동하도록 설계되었습니다.이 커넥터는 다재다능하고 다양한 유형의 RF 케이블과 호환되며 항공, 항공우주, 레이더 시스템, 마이크로 웨브 통신,디지털 통신, 테스트 및 측정 장비. 우리는 고객의 특정 요구 사항을 충족시키기 위해 다양한 유형의 N형 커넥터 및 어댑터에 대한 사용자 정의 옵션을 제공합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 브래스
니켈 접착 |
| 여성 | 광소 청동,
니켈 접착 |
|
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착 |
| 셸 / 하우징 | 금속 스테인레스 스틸 |
니켈 접착 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 단열기 | PTFE | |
| 가스켓 | 실리콘 고무 | |
| 내구성 | 500 회로 | |

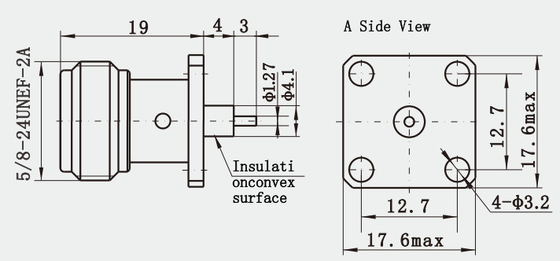

상세 한 그림
특징:
1기본 구조: N형 커넥터의 기본 구조는 내부 전도기, 중간 및 외부 전도기, 그리고 또한 구조 부품, 밀폐 등을 포함하는 세 부분으로 구성됩니다.
2모양 설계: N형 커넥터의 모양은 직각 또는 직각형과 4홀 플랜지형, 압축형, 간격형, 2홀 패널형, 4홀 패널형 또는 부하형으로 나?? 다.
성과 지표
3특유의 임피던스: N형 커넥터의 특유의 임피던스는 일반적으로 50 오엄이며, 이는 이동 통신, 무선 데이터,페이징 시스템, 등등
응용 프로그램:
1이동 통신 기지국: 높은 신뢰성 및 우수한 인터모듈 성능으로 인해N형 커넥터는 안정적인 신호 전송을 보장하기 위해 이동 통신 기지 스테이션에서 일반적으로 사용됩니다..
2무선 통신 장비: 무선 통신 장비에서 N형 커넥터의 높은 전력 운반 능력과 좋은 RF 성능이 그들을 이상적인 선택으로 만듭니다.
3방송 및 텔레비전 송신 및 수신: N 커넥터는 방송 및 텔레비전 송신 및 수신 시스템에 적합하며 안정적인 신호 연결을 제공할 수 있습니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
