통신용 N형 여성 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 앤형 RF 동축 코넥타 | 접착: | 금 Plated/ 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 주파수 범위: | DC~11GHz |
| 모델: | N-KFD383 | 성별: | 여성 |
| 강조하다: | 앤형 여성 고주파 동축 커넥터,고성능 RF 코아시얼 커넥터,통신 RF 코아시얼 커넥터 |
||

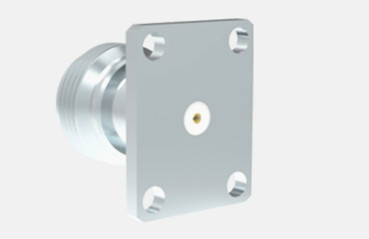

통신용 N형 여성 RF 코아시얼 커넥터
N형 커넥터는 탄탄한 진동 방지 기능과 우수한 전기 특성으로 유명한 스레드 코아시얼 커넥터이며 일반적으로 11 GHz까지의 주파수를 지원합니다.우리의 고급 N형 커넥터는 이 범위를 18 GHz까지 확장합니다.이 커넥터는 다재다능하고 다양한 RF 케이블 유형과 호환되며 항공, 항공우주, 레이더 시스템, 마이크로 웨브 통신,디지털 통신, 테스트 및 측정 장비. 우리는 고객의 특정 요구 사항을 충족시키기 위해 다양한 유형의 N형 커넥터와 어댑터에 대한 사용자 정의 옵션을 제공합니다.당신이 직각 또는 직각 구성이 필요한지 여부, 플랜지 마운트 또는 방벽 마운트.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50Ω | |
| 주파수 범위 | DC~11GHz (최다 18GHz) | |
| 가등전압 | 1000VRMS* (최대.해수면) | |
| 다이엘렉트릭스 전압 저항 | 1500VRMS* (최대.해수면) | |
| 단열 저항 | ≥5000MΩ | |
| 중앙 저항 | 외부 선도자 | ≤0.5mΩ |
| 중앙 지휘자 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 재료 및 기계적 특성 | ||
| 중앙 지휘자 | 남성 | 금으로 접힌 구리 |
| 여성 | 광소 금으로 칠한 청동 | |
| 회복력 있는 접촉 | 광소 금속 | 니켈 접착, 비활성화 |
| 셸 / 하우징 | 금속 스테인레스 스틸 | 금으로 칠한 패시베이션 |
| 케이블 클램프 | 금속 | 니켈 접착 |
| 가스켓 | 실리콘 고무 | |
| 단열기 | PTFE | |
| 내구성 | 500 회로 | |

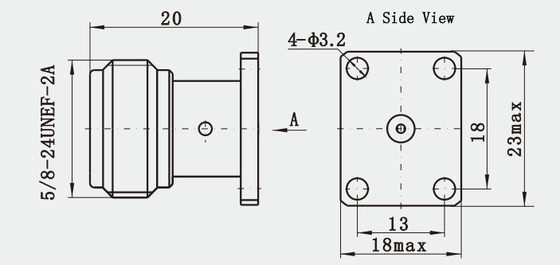

상세 한 그림
특징:
1전압 정전파 비율 (VSWR): 이것은 커넥터의 우월성을 측정하는 중요한 지표 중 하나입니다.
재료 특성
2외부 전도기 재료: N형 커넥터의 외부 전도기는 일반적으로 스테인리스 스틸로 만들어집니다. 일반적으로 더 내구적이지만 제조 비용이 더 비싸습니다.
3연결: N 커넥터가 스레드되어있어 기계적 강도와 안정성을 제공합니다.
응용 프로그램:
1레이더 시스템: 단단한 구조로 인해 N 커넥터는 레이더 시스템에서 잘 작동하며 큰 전력 전송에 견딜 수 있습니다.
2위성 통신: N 커넥터는 고 주파수 대역 신호 전송을 지원하는 위성 통신 시스템에서 널리 사용됩니다.
3마이크로파 측정 기기: N 커넥터는 높은 주파수 안정성과 보호 성능을 필요로하는 마이크로파 측정 기기에 일반적으로 사용됩니다.
4실험실 시험 장비: N형 커넥터는 실험실 시험 장비에 적합하며, 특히 반복적인 연결과 분리이 필요한 시험 분야에서 적합합니다.
제품 카탈로그
| RF 어댑터 |
| RF 케이블 집합 |
| SMA/SSMA RF 커넥터 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| 코아시얼 어댑터로 파도 안내 |
| MCX/MMCX RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| 유리-금속 밀폐 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| 밀리미터 파동 연결 장치 (2.4mm, 2.92mm) |
포장 및 배달:
* 표준 수출 박스
* 고객의 요구에 따라
참고:
우리는 10,000종이 넘는N 타입 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
